برج خنک کننده | معرفی کامل انواع، نحوه عملکرد، اجزا و راهنمای انتخاب

برج خنک کننده چیست و چه وظیفه‌ای دارد؟

برج خنک کننده (Cooling Tower) تجهیزی صنعتی برای دفع گرمای اضافی آب و بازگرداندن آن به چرخه فرآیند است. در این سیستم، بخشی از آب در تماس با جریان هوا تبخیر شده و همین تبخیر باعث کاهش دمای آب در گردش می‌شود. به همین دلیل برج خنک کننده یکی از مهم‌ترین تجهیزات صنایع پتروشیمی، نیروگاهی، پالایشگاهی، فولاد، سیمان، صنایع غذایی، دارویی و بسیاری از واحدهای تولیدی محسوب می‌شود.

عملکرد صحیح برج خنک کننده تنها به بدنه یا فن آن وابسته نیست؛ بلکه تجهیزات داخلی مانند پکینگ برج خنک کننده، قطره‌گیر، نازل‌های توزیع آب و بست و اتصالات نقش اصلی را در افزایش راندمان انتقال حرارت، کاهش مصرف آب و افزایش طول عمر برج ایفا می‌کنند.

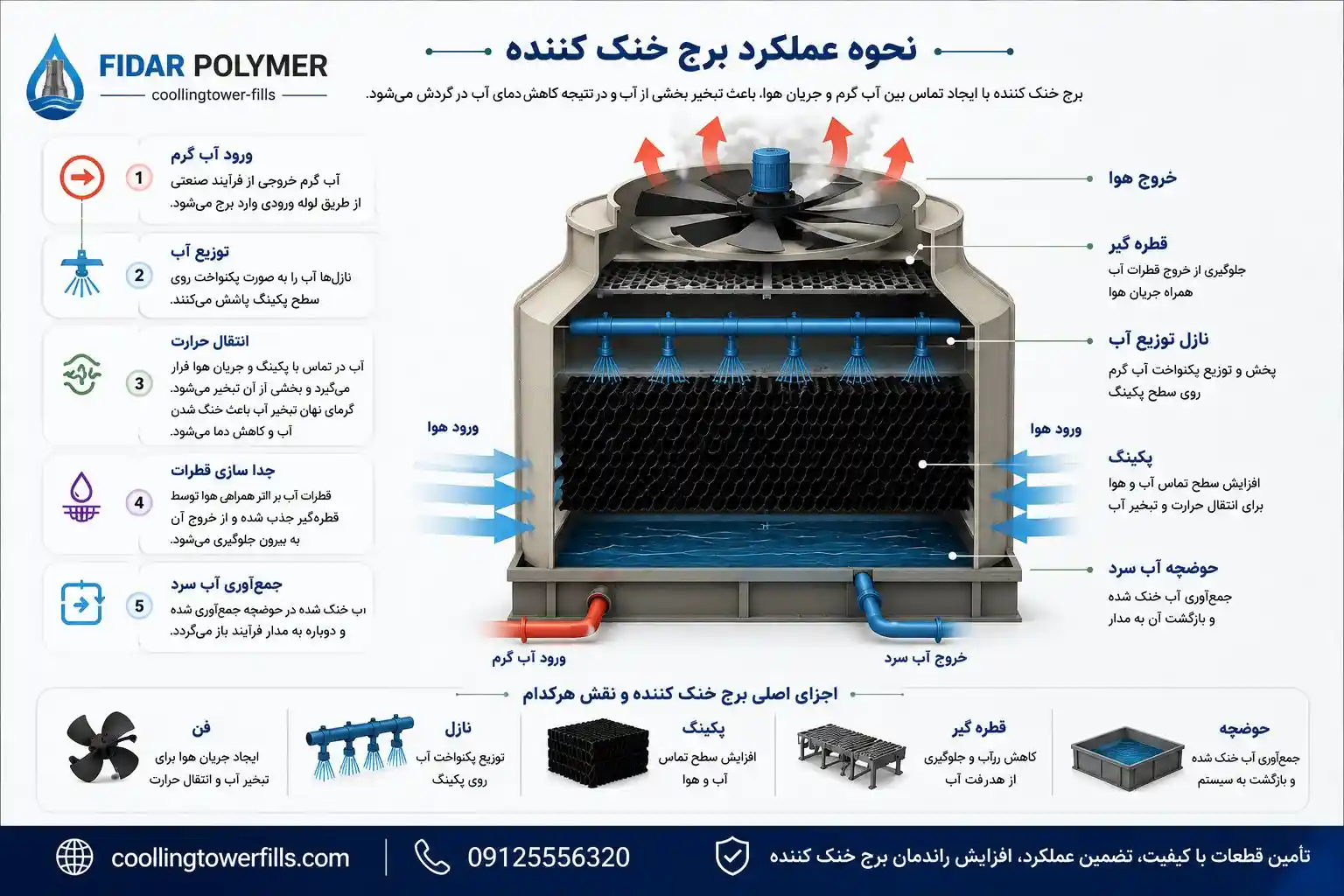

برج خنک کننده چگونه کار می‌کند؟

عملکرد برج خنک کننده بر پایه تبخیر بخشی از آب در گردش است. آب گرم خروجی از تجهیزات صنعتی وارد برج شده و توسط نازل‌های توزیع آب به صورت یکنواخت روی سطح پکینگ برج خنک کننده پاشیده می‌شود. هم‌زمان، جریان هوا که توسط فن ایجاد شده یا به صورت طبیعی وارد برج می‌شود، از میان پکینگ عبور کرده و باعث تبخیر بخش کوچکی از آب می‌شود. این تبخیر، گرمای نهان آب را جذب کرده و دمای آب باقی‌مانده را کاهش می‌دهد.

پس از عبور هوا از میان پکینگ، قطرات معلق آب توسط قطره‌گیر برج خنک کننده جدا می‌شوند تا از هدررفت آب جلوگیری شود. در نهایت آب خنک‌شده در حوضچه پایین برج جمع‌آوری شده و دوباره به مدار فرآیند بازمی‌گردد.

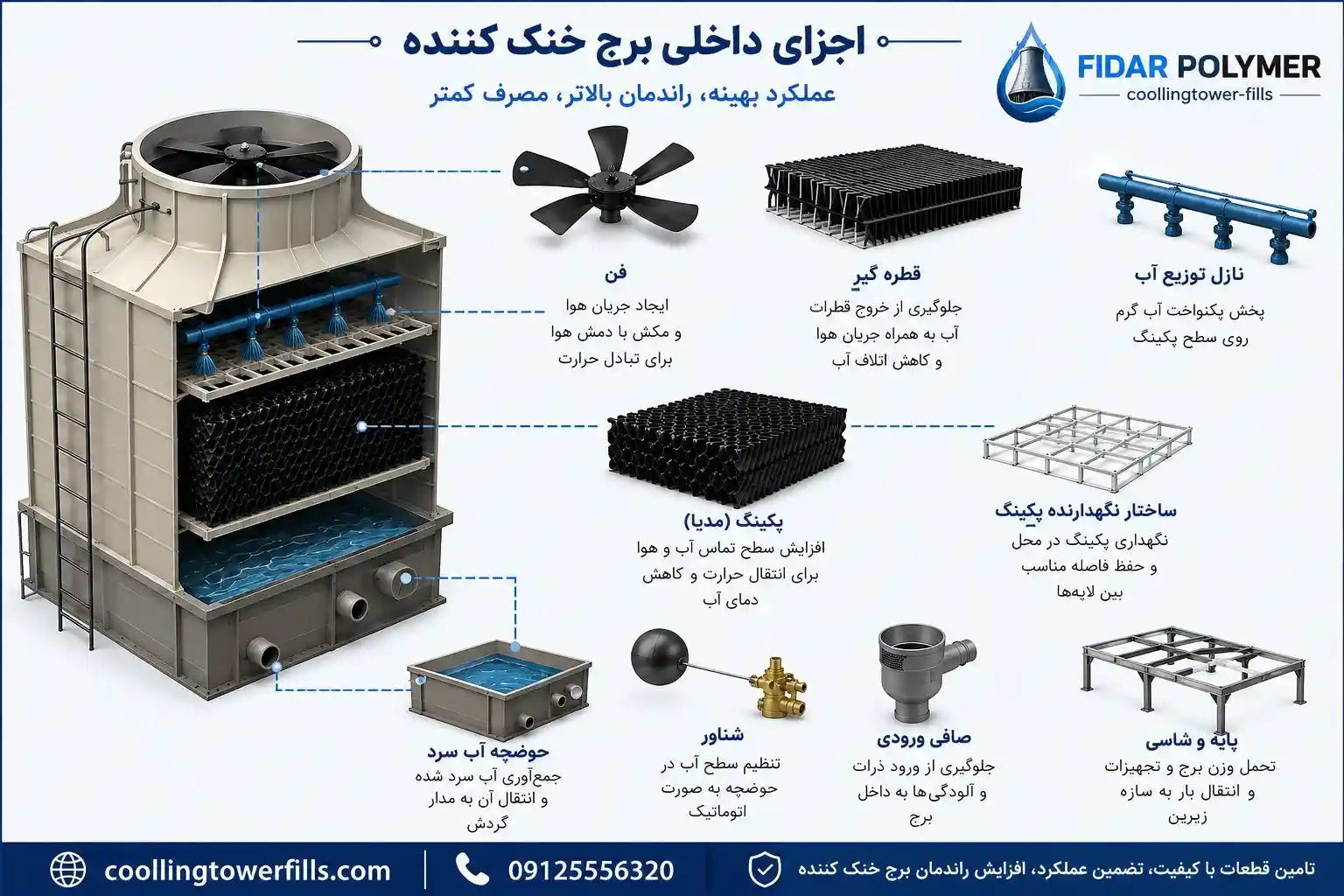

اجزای اصلی برج خنک کننده و وظیفه هر بخش

راندمان یک برج خنک کننده تنها به طراحی سازه آن وابسته نیست؛ بلکه عملکرد صحیح هر یک از تجهیزات داخلی نقش مستقیمی در کاهش دمای آب، کاهش مصرف انرژی و افزایش طول عمر سیستم دارد. مهم‌ترین اجزای داخلی شامل پکینگ برج خنک کننده، نازل‌های توزیع آب، قطره‌گیر و ‌بست‌های نگهدارنده هستند که هر کدام وظیفه مشخصی در فرآیند تبادل حرارت بر عهده دارند.

انواع برج خنک کننده و تفاوت آن‌ها

برج‌های خنک کننده بر اساس نحوه تماس آب و هوا، نوع گردش سیال، روش ایجاد جریان هوا و جنس بدنه در گروه‌های مختلفی تولید می‌شوند. انتخاب صحیح نوع برج، علاوه بر کاهش مصرف انرژی، باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری خواهد شد.

اگرچه ظاهر بسیاری از برج‌های خنک کننده مشابه است، اما تفاوت در ساختار داخلی، نوع پکینگ برج خنک کننده ، سیستم توزیع آب و ظرفیت تبادل حرارت باعث می‌شود هر مدل برای شرایط خاصی مناسب باشد.

برج خنک کننده مدار باز بهتر است یا مدار بسته؟

انتخاب بین برج خنک کننده مدار باز و مدار بسته به نوع فرآیند، کیفیت آب، دمای کاری، هزینه سرمایه‌گذاری و شرایط بهره‌برداری بستگی دارد. هیچ‌کدام از این دو سیستم را نمی‌توان به عنوان بهترین گزینه برای تمام صنایع معرفی کرد؛ بلکه هر کدام برای شرایط مشخصی طراحی شده‌اند.

در برج مدار باز، آب مستقیماً با جریان هوا تماس پیدا می‌کند و بخشی از آن تبخیر می‌شود. این روش راندمان بسیار بالایی در دفع حرارت دارد و در اغلب صنایع ایران مورد استفاده قرار می‌گیرد. عملکرد این سیستم تا حد زیادی به انتخاب صحیح پکینگ برج خنک کننده ، توزیع مناسب آب و کیفیت نگهداری تجهیزات داخلی وابسته است.

در مقابل، برج مدار بسته از یک کویل برای انتقال حرارت استفاده می‌کند و سیال فرآیندی هیچ تماس مستقیمی با هوای محیط ندارد. به همین دلیل این سیستم برای فرآیندهایی که آلودگی سیال یا تبخیر آب مجاز نیست، انتخاب مناسب‌تری محسوب می‌شود.

پکینگ برج خنک کننده؛ قلب سیستم انتقال حرارت

مهم‌ترین قطعه داخلی هر برج خنک کننده، پکینگ برج خنک کننده است. وظیفه اصلی پکینگ افزایش سطح تماس آب و هواست تا فرآیند تبخیر با بیشترین راندمان انجام شود. هرچه سطح تماس بیشتر باشد، گرمای بیشتری از آب دفع شده و دمای آب خروجی کاهش پیدا می‌کند.

انتخاب نوع پکینگ تنها بر اساس قیمت انجام نمی‌شود؛ بلکه کیفیت آب، دمای بهره‌برداری، ظرفیت برج، میزان رسوب و شرایط فرآیندی تعیین می‌کنند که کدام نوع پکینگ بهترین عملکرد را خواهد داشت. به همین دلیل امروزه از دو خانواده اصلی پکینگ‌های فیلمی و پکینگ‌های اسپلش در صنایع مختلف استفاده می‌شود.

قطره‌گیر برج خنک کننده؛ جلوگیری از خروج آب همراه جریان هوا

پس از عبور هوا از میان پکینگ، بخشی از قطرات بسیار ریز آب همراه جریان هوا به سمت خروجی برج حرکت می‌کنند. اگر این قطرات جمع‌آوری نشوند، علاوه بر افزایش مصرف آب، موجب ایجاد رسوب روی تجهیزات اطراف، خوردگی سازه‌ها و کاهش راندمان کلی سیستم خواهند شد. وظیفه قطره‌گیر برج خنک کننده جلوگیری از همین اتلاف آب است.

قطره‌گیرها با تغییر مسیر جریان هوا و ایجاد چندین سطح برخورد، قطرات معلق را از جریان هوا جدا کرده و دوباره به داخل برج بازمی‌گردانند. انتخاب صحیح نوع قطره‌گیر علاوه بر کاهش مصرف آب، باعث رعایت الزامات زیست‌محیطی و افزایش راندمان برج نیز می‌شود.

نازل برج خنک کننده؛ آغاز فرآیند انتقال حرارت

اولین قطعه‌ای که کیفیت عملکرد یک برج خنک کننده را تعیین می‌کند، نازل برج خنک کننده است. وظیفه نازل، پاشش یکنواخت آب روی سطح پکینگ است تا تمام سطح تبادل حرارت مورد استفاده قرار گیرد. اگر توزیع آب یکنواخت نباشد، بخشی از پکینگ خشک باقی می‌ماند و راندمان برج به شکل محسوسی کاهش پیدا می‌کند.

انتخاب نوع نازل به ظرفیت برج، فشار آب، نوع پکینگ برج خنک کننده ، کیفیت آب و شرایط بهره‌برداری بستگی دارد. طراحی مناسب نازل‌ها علاوه بر افزایش راندمان انتقال حرارت، موجب کاهش مصرف آب و افزایش طول عمر تجهیزات داخلی برج نیز می‌شود.

بست و اتصالات برج خنک کننده؛ تضمین استحکام تجهیزات داخلی

هرچند بیشترین توجه معمولاً به پکینگ، نازل و قطره‌گیر معطوف می‌شود، اما عملکرد صحیح این تجهیزات بدون استفاده از بست و اتصالات مناسب برج خنک کننده امکان‌پذیر نیست. بست‌ها وظیفه نگهداری بلوک‌های پکینگ، تثبیت تجهیزات داخلی و جلوگیری از جابه‌جایی آن‌ها در اثر جریان آب و هوا را بر عهده دارند.

استفاده از بست‌های باکیفیت موجب افزایش استحکام سازه داخلی، جلوگیری از لرزش تجهیزات، کاهش هزینه تعمیرات و افزایش طول عمر سیستم خنک‌کننده می‌شود. در برج‌هایی که به‌صورت مداوم در حال بهره‌برداری هستند، انتخاب اتصالات مناسب اهمیت ویژه‌ای دارد.

راهنمای انتخاب برج خنک کننده مناسب

انتخاب صحیح برج خنک کننده تنها بر اساس ظرفیت اسمی انجام نمی‌شود. برای رسیدن به بیشترین راندمان، باید شرایط فرآیند، کیفیت آب، دمای محیط، فضای نصب و تجهیزات داخلی به صورت هم‌زمان بررسی شوند. انتخاب نادرست می‌تواند باعث افزایش مصرف انرژی، کاهش راندمان خنک‌کاری و افزایش هزینه‌های تعمیر و نگهداری شود.

علاوه بر ظرفیت برج، انتخاب صحیح پکینگ برج خنک کننده ، نازل‌های توزیع آب و قطره‌گیر نیز نقش تعیین‌کننده‌ای در عملکرد نهایی سیستم دارند.

نگهداری صحیح برج خنک کننده و افزایش طول عمر تجهیزات

عملکرد مناسب یک برج خنک کننده تنها به طراحی اولیه آن وابسته نیست. سرویس منظم، بازدید دوره‌ای و تعویض به‌موقع تجهیزات مصرفی نقش مهمی در حفظ راندمان، کاهش مصرف انرژی و جلوگیری از توقف خطوط تولید دارند.

بسیاری از کاهش‌های راندمان به دلیل خرابی برج نیست؛ بلکه به علت رسوب گرفتن تجهیزات داخلی، توزیع نامناسب آب، گرفتگی نازل‌ها یا فرسودگی پکینگ اتفاق می‌افتد. با اجرای برنامه نگهداری منظم، می‌توان از ایجاد این مشکلات جلوگیری کرد.

رایج‌ترین خرابی‌ها و دلایل کاهش راندمان برج خنک کننده

کاهش راندمان برج خنک کننده معمولاً به معنای خرابی خود برج نیست. در بسیاری از موارد، عملکرد نامناسب یکی از تجهیزات داخلی یا کیفیت نامناسب آب باعث افزایش دمای آب خروجی می‌شود. تشخیص صحیح علت مشکل، از تعویض غیرضروری تجهیزات و هزینه‌های اضافی جلوگیری خواهد کرد.

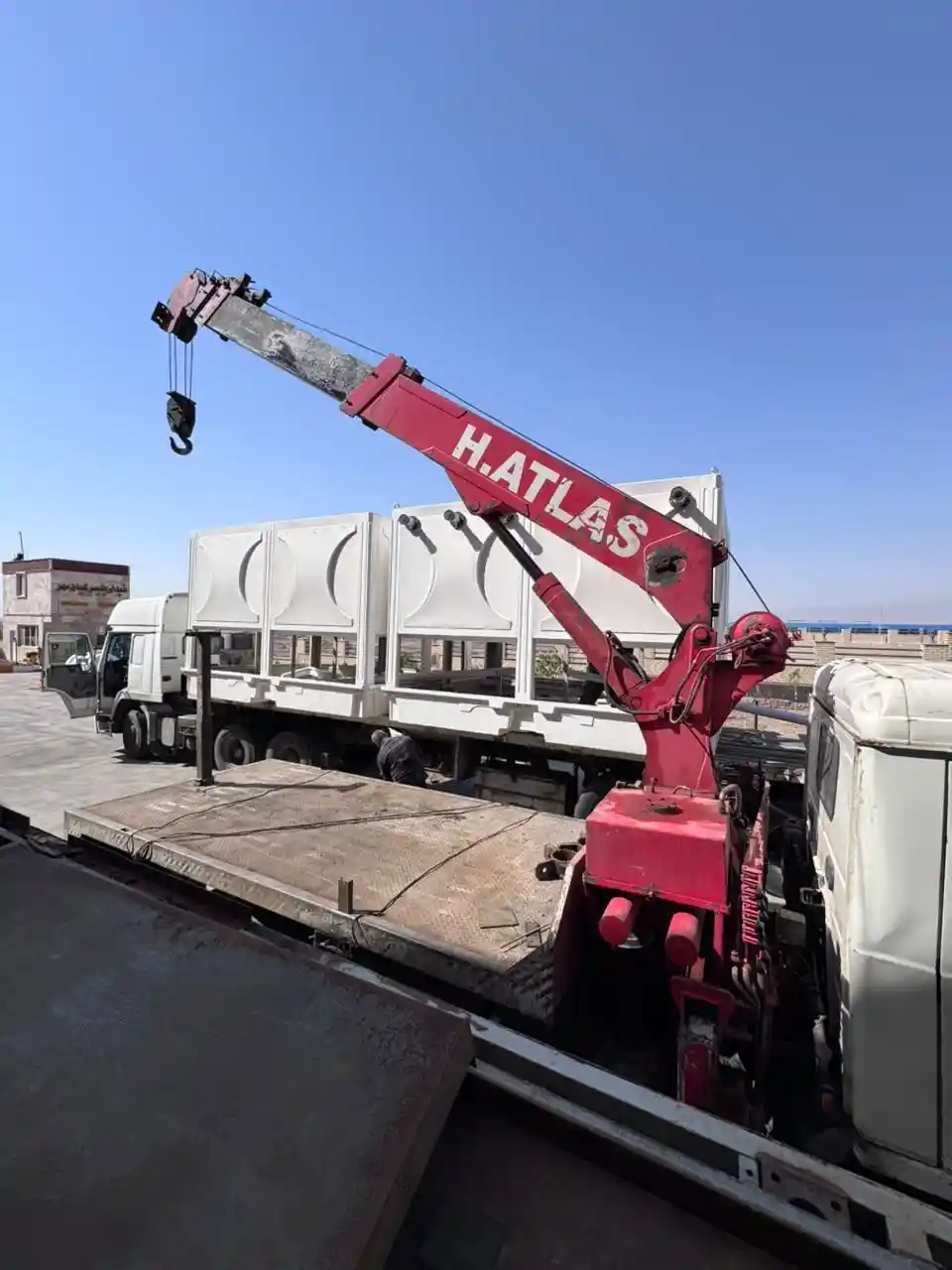

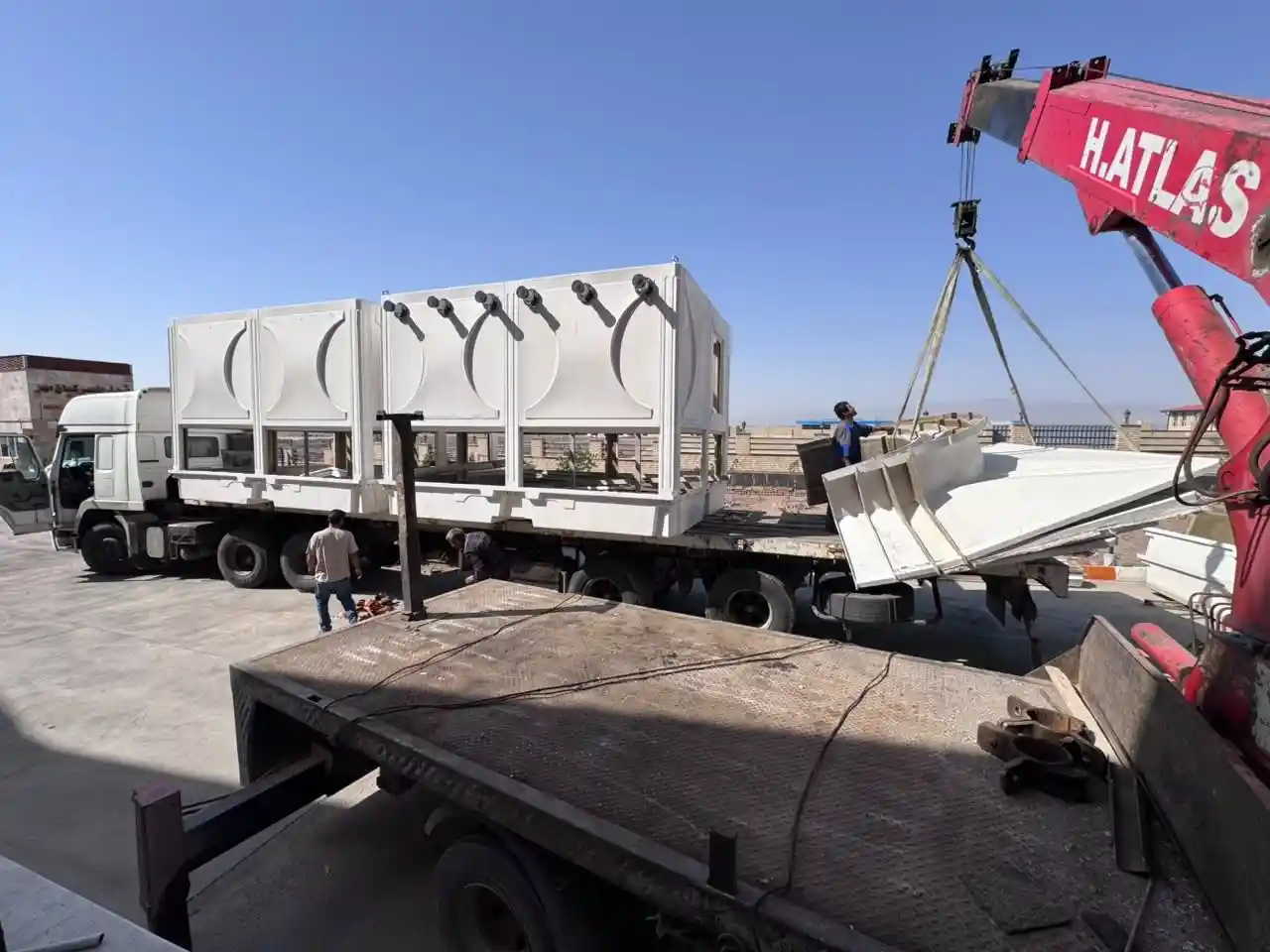

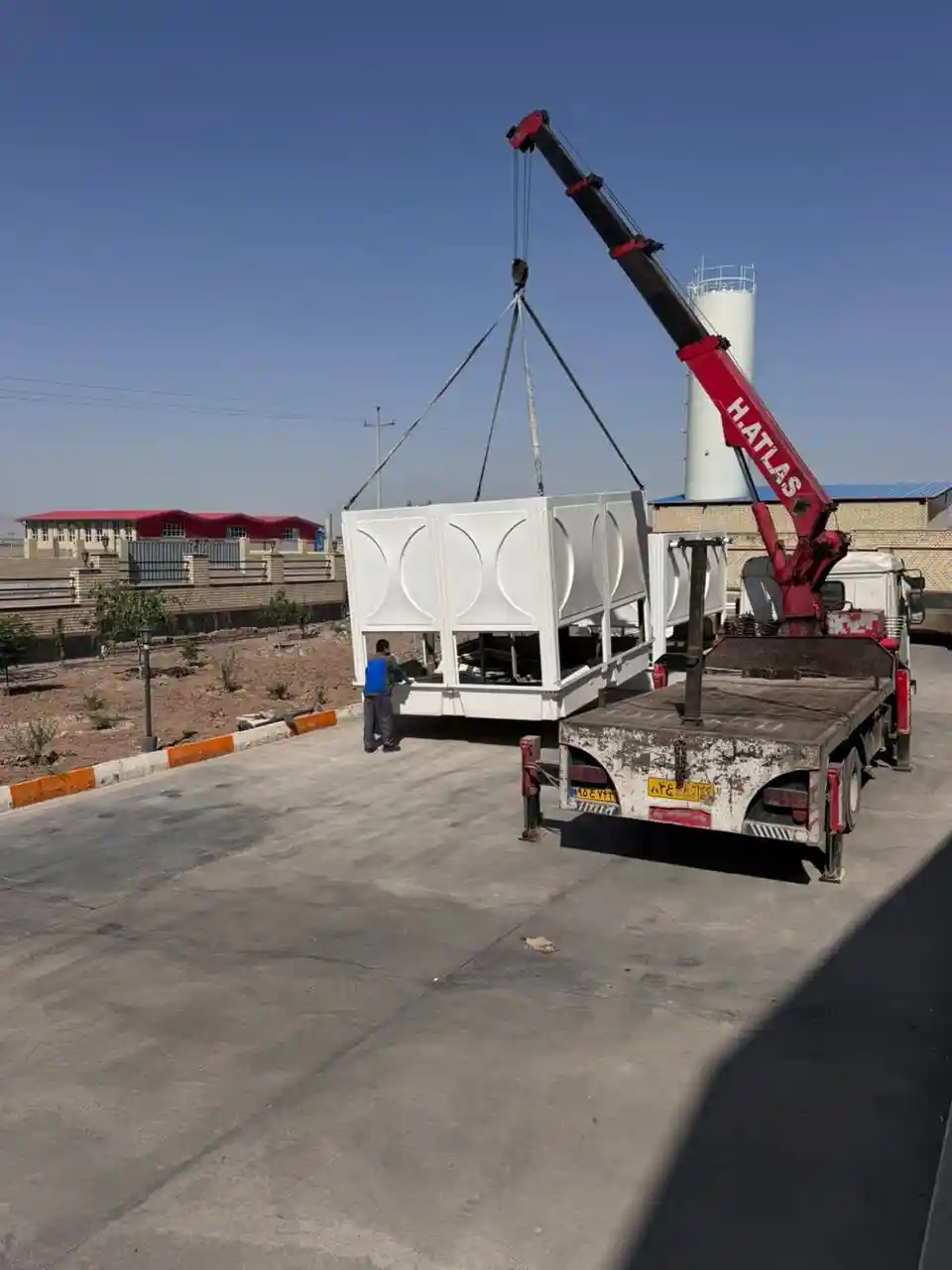

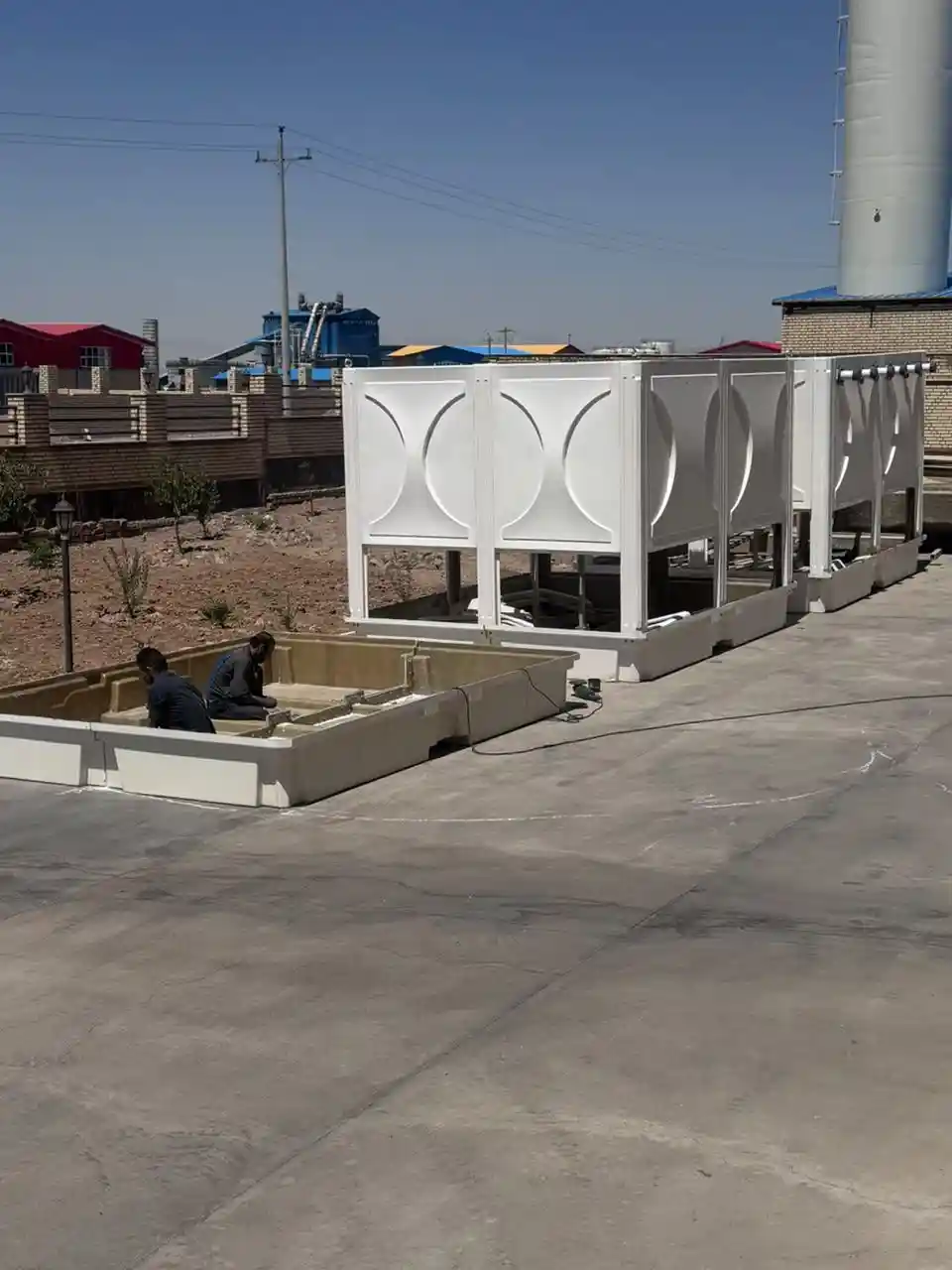

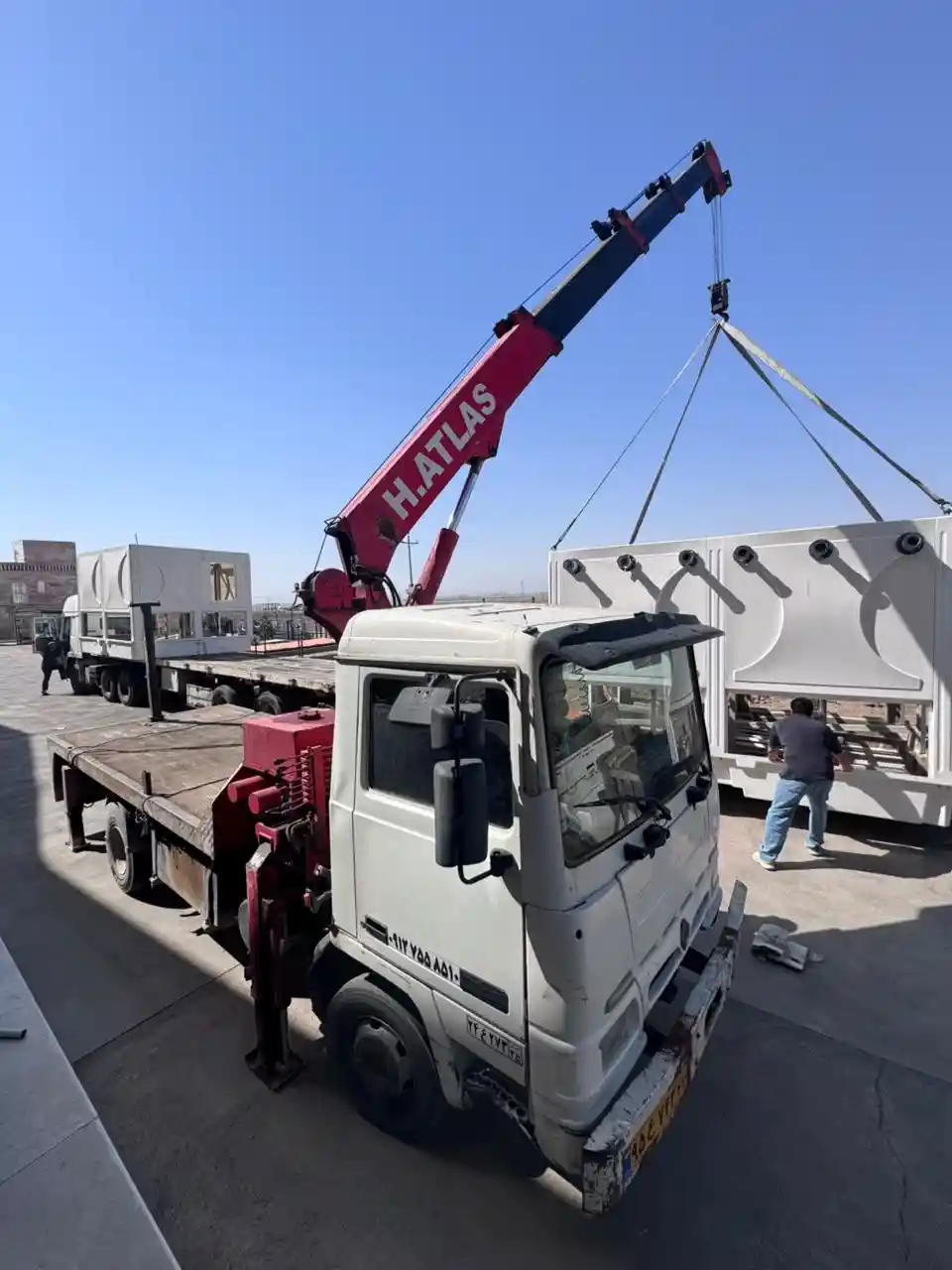

نصب برج خنک کننده ۷۰۰ تنی

یکی از پروژه‌های شاخص فیدار پلیمر، طراحی، تأمین تجهیزات و نصب یک برج خنک کننده ۷۰۰ تنی برای یک مجموعه صنعتی بود. در این پروژه، تمامی مراحل از آماده‌سازی محل نصب تا مونتاژ، نصب تجهیزات داخلی، راه‌اندازی و تست عملکرد توسط تیم اجرایی انجام شد.

در طول اجرای پروژه، تجهیزات داخلی شامل پکینگ برج خنک کننده ، نازل‌های توزیع آب ، قطره‌گیر و سایر اجزای سیستم مطابق نقشه‌های اجرایی نصب و پس از انجام تست‌های عملکردی، برج وارد مدار بهره‌برداری شد.

سوالات متداول درباره برج خنک کننده

در ادامه به رایج‌ترین پرسش‌هایی که کاربران درباره برج خنک کننده، نحوه عملکرد، انتخاب تجهیزات داخلی، سرویس و افزایش راندمان مطرح می‌کنند پاسخ داده‌ایم. اگر پاسخ سؤال خود را پیدا نکردید، کارشناسان فیدار پلیمر آماده ارائه مشاوره تخصصی هستند.
