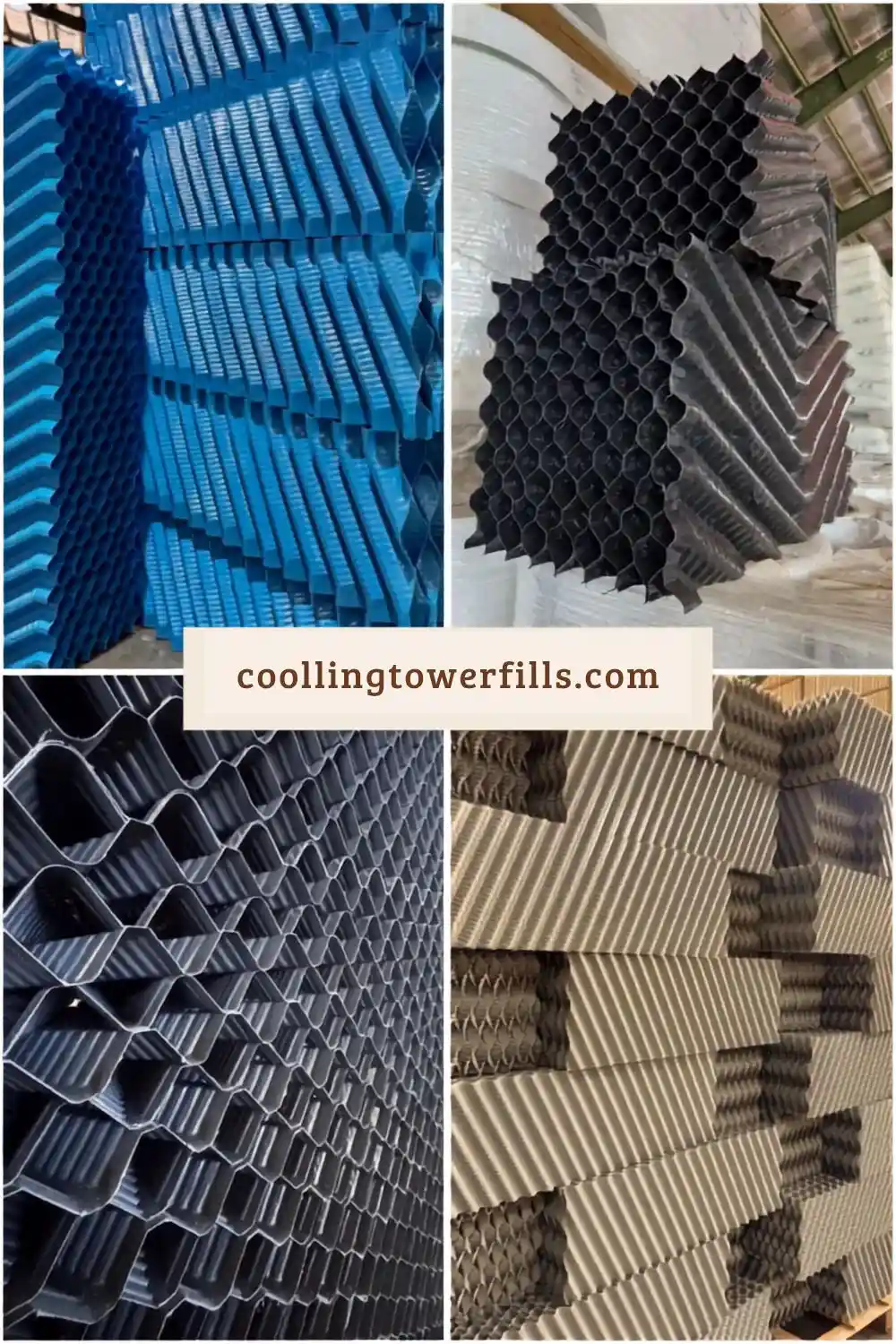

پکینگ فیلمی برج خنک کننده

خانواده پکینگ‌های فیلمی

پکینگ فیلمی تنها یک مدل نیست؛ بلکه مجموعه‌ای از طراحی‌های مختلف را شامل می‌شود که هرکدام برای شرایط کاری خاصی توسعه یافته‌اند.

• پکینگ شانه تخم مرغی
• پکینگ شانه تخم مرغی قطره گیر دار
• پکینگ هاترول
• پکینگ ابارا
• پکینگ‌های لانه زنبوری با گام ۱۲، ۱۴، ۱۹، ۲۷ و ۳۰ میلی‌متر.

چه زمانی پکینگ فیلمی بهترین انتخاب است؟

اگر برج خنک کننده با آب نسبتاً تمیز، سختی کنترل‌شده و رسوب کم کار می‌کند، پکینگ فیلمی معمولاً بهترین گزینه خواهد بود. در چنین شرایطی این نوع پکینگ بیشترین سطح تماس بین آب و هوا را ایجاد کرده و باعث کاهش دمای آب خروجی و افزایش راندمان برج می‌شود.

در مقابل، اگر آب در گردش دارای رسوبات زیاد یا ذرات معلق باشد، معمولاً استفاده از پکینگ اسپلش انتخاب مناسب‌تری خواهد بود؛ زیرا مقاومت بیشتری در برابر گرفتگی و رسوب دارد.

مراحل عملکرد پکینگ فیلمی

1. آب گرم از طریق نازل‌ها به صورت یکنواخت روی پکینگ پخش می‌شود.
2. صفحات موج‌دار، آب را به یک لایه نازک (Film) تبدیل می‌کنند.
3. جریان هوای عبوری از میان صفحات با این لایه آب تماس پیدا می‌کند.
4. بخشی از آب تبخیر شده و گرمای نهان تبخیر را از آب جذب می‌کند.
5. آب خنک‌شده به حوضچه برج بازگشته و دوباره وارد سیکل می‌شود.

چرا راندمان پکینگ فیلمی بالاست؟

هرچه سطح تماس بین آب و هوا بیشتر باشد، انتقال حرارت نیز با راندمان بالاتری انجام می‌شود. طراحی صفحات پکینگ فیلمی به گونه‌ای است که مسیر حرکت آب را افزایش داده و زمان تماس آن با جریان هوا را بیشتر می‌کند. به همین دلیل، در شرایطی که کیفیت آب مناسب باشد، پکینگ فیلمی معمولاً نسبت به بسیاری از انواع دیگر پکینگ، عملکرد بهتری در کاهش دمای آب دارد.

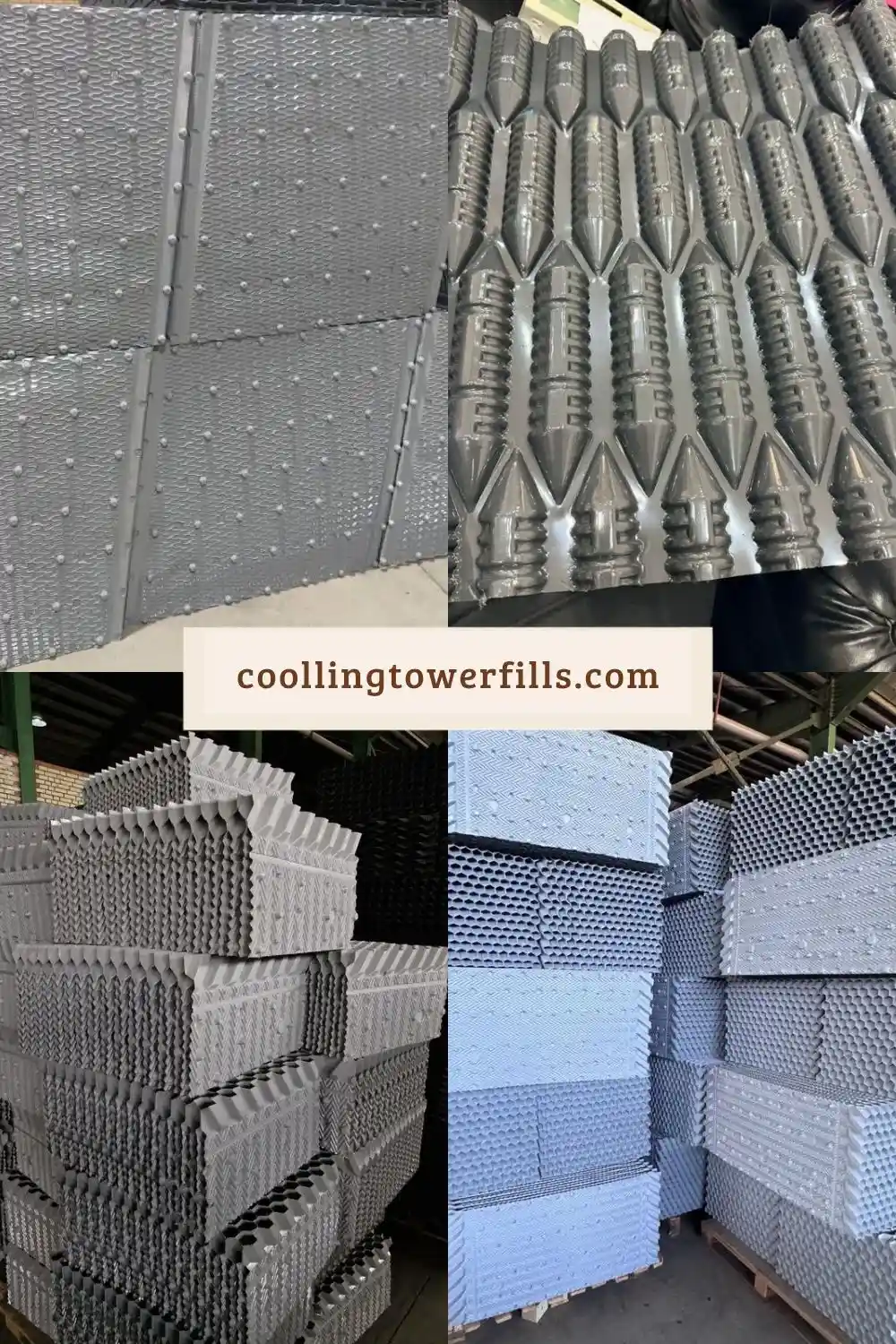

مدل‌های طراحی پکینگ فیلمی

این دسته بر اساس شکل صفحات، نحوه جریان آب و ویژگی‌های هیدرولیکی طراحی شده‌اند و هر مدل برای شرایط خاصی مورد استفاده قرار می‌گیرد.

• پکینگ شانه تخم مرغی
• پکینگ شانه تخم مرغی قطره گیر دار
• پکینگ هاترول
• پکینگ ابارا

پکینگ‌های فیلمی بر اساس گام صفحات

یکی از مهم‌ترین معیارهای انتخاب پکینگ فیلمی، فاصله بین صفحات یا همان گام (Pitch) است. هرچه گام کوچک‌تر باشد، سطح تماس افزایش یافته و راندمان انتقال حرارت بیشتر می‌شود؛ اما مقاومت در برابر رسوب کاهش پیدا می‌کند.

• پکینگ فیلمی گام ۱۲ میلی‌متر
• پکینگ فیلمی گام ۱۴ میلی‌متر
• پکینگ فیلمی گام ۱۹ میلی‌متر
• پکینگ فیلمی گام ۲۷ میلی‌متر
• پکینگ فیلمی گام ۳۰ میلی‌متر

انتخاب گام بر اساس کیفیت آب

• آب بسیار تمیز: استفاده از گام ۱۲ میلی‌متر یا ۱۴ میلی‌متر بیشترین راندمان انتقال حرارت را فراهم می‌کند.
• آب با سختی متوسط: معمولاً گام ۱۹ میلی‌متر بهترین تعادل بین راندمان و مقاومت در برابر رسوب را ایجاد می‌کند.
• آب نیمه سخت: در بیشتر پروژه‌ها گام ۲۷ میلی‌متر انتخاب مناسب‌تری خواهد بود.
• آب با رسوب یا ذرات معلق زیاد: استفاده از گام ۳۰ میلی‌متر یا حتی پکینگ اسپلش می‌تواند عملکرد مطمئن‌تری داشته باشد.

انتخاب گام بر اساس راندمان مورد انتظار

• اگر بیشترین راندمان انتقال حرارت اولویت اصلی شماست، گام‌های کوچک‌تر گزینه مناسب‌تری هستند.
• اگر کاهش هزینه‌های نگهداری و مقاومت در برابر رسوب اهمیت بیشتری دارد، گام‌های بزرگ‌تر انتخاب بهتری خواهند بود.
• در بسیاری از برج‌های صنعتی، گام ۱۹ میلی‌متر به دلیل تعادل مناسب بین راندمان و دوام، یکی از رایج‌ترین انتخاب‌ها است.

انتخاب بر اساس شرایط آب

• آب بسیار تمیز: در سیستم‌هایی که آب دارای سختی پایین و ذرات معلق ناچیز است، گام ۱۲ میلی‌متر یا گام ۱۴ میلی‌متر بهترین راندمان انتقال حرارت را ایجاد می‌کنند.
• آب با سختی متوسط: در اکثر برج‌های خنک کننده صنعتی، گام ۱۹ میلی‌متر تعادل مناسبی بین راندمان، افت فشار و مقاومت در برابر رسوب ایجاد می‌کند.
• آب نیمه سخت: برای کاهش احتمال گرفتگی کانال‌ها، معمولاً گام ۲۷ میلی‌متر انتخاب مطمئن‌تری خواهد بود.
• آب با رسوب یا ذرات معلق زیاد: اگر کیفیت آب پایین باشد، گام ۳۰ میلی‌متر نسبت به گام‌های کوچک‌تر عملکرد پایدارتری دارد. در برخی پروژه‌ها نیز استفاده از پکینگ اسپلش می‌تواند گزینه مناسب‌تری باشد.

انتخاب متریال بر اساس کیفیت آب

پکینگ‌های فیلمی معمولاً از PVC یا پلی‌پروپیلن (PP) تولید می‌شوند. در دماهای معمول و شرایط عادی، PVC گزینه اقتصادی و پرکاربردی است. اما در دماهای بالا یا محیط‌های خورنده، استفاده از پلی‌پروپیلن (PP) می‌تواند دوام و طول عمر بیشتری ایجاد کند.

آیا یک مدل برای همه صنایع مناسب است؟

خیر. اگرچه گام ۱۹ میلی‌متر یکی از پرکاربردترین گزینه‌ها در صنایع مختلف محسوب می‌شود، اما انتخاب نهایی باید بر اساس کیفیت آب، ظرفیت برج، دمای کاری، شرایط محیطی و برنامه نگهداری انجام شود. در برخی صنایع با آب بسیار آلوده، استفاده از پکینگ اسپلش می‌تواند انتخاب مناسب‌تری باشد.

مهم‌ترین کاربردهای پکینگ فیلمی

• برج‌های خنک کننده نیروگاهی با آب در گردش تصفیه‌شده
• سیستم‌های تهویه مطبوع (HVAC) و چیلرهای صنعتی
• صنایع غذایی، نوشیدنی و لبنیات با نیاز به راندمان بالا
• صنایع دارویی و شیمیایی با کیفیت آب کنترل‌شده
• پتروشیمی‌ها و پالایشگاه‌ها (با انتخاب متریال مناسب مانند PP)
• کارخانه‌های تولیدی با برج‌های خنک کننده مدار باز
• سیستم‌های خنک‌کاری ماشین‌آلات صنعتی و خطوط تولید

چه زمانی استفاده از پکینگ فیلمی توصیه نمی‌شود؟

اگر آب در گردش دارای رسوبات زیاد، گل‌ولای یا ذرات معلق باشد، احتمال گرفتگی کانال‌های پکینگ فیلمی افزایش پیدا می‌کند. در چنین شرایطی، استفاده از پکینگ اسپلش یا انتخاب گام‌های بزرگ‌تر می‌تواند عملکرد پایدارتر و هزینه نگهداری کمتری به همراه داشته باشد.

امکان تولید سفارشی

تمامی مدل‌های پکینگ فیلمی قابلیت تولید در ابعاد سفارشی را دارند. در پروژه‌هایی که فضای داخلی برج یا سازه نگهدارنده دارای ابعاد خاص باشد، بلوک‌های پکینگ بر اساس نقشه اجرایی پروژه برش خورده و آماده نصب می‌شوند. این موضوع باعث کاهش پرت متریال، نصب آسان‌تر و توزیع یکنواخت آب در داخل برج خنک کننده خواهد شد.

قابلیت سفارشی‌سازی

تمامی مدل‌های پکینگ فیلمی فیدار پلیمر قابلیت تولید در گام‌های مختلف، ابعاد سفارشی، متریال PVC یا پلی‌پروپیلن (PP) و متناسب با ظرفیت و نقشه اجرایی برج خنک کننده را دارند. این موضوع باعث می‌شود محصول نهایی با کمترین پرت متریال و بهترین راندمان در داخل برج نصب شود.

مهم‌ترین مزایای پکینگ فیلمی

• افزایش راندمان انتقال حرارت

  تشکیل لایه نازک آب روی صفحات باعث افزایش سطح تماس بین آب و جریان هوا شده و فرآیند تبخیر را با راندمان بالاتری انجام می‌دهد.

• کاهش مصرف انرژی سیستم

  راندمان بالاتر انتقال حرارت باعث می‌شود برج خنک کننده با مصرف انرژی کمتر به دمای مطلوب برسد و عملکرد تجهیزات جانبی نیز بهینه‌تر شود.

• افت فشار هوای مناسب

  طراحی هندسی صفحات به گونه‌ای است که ضمن ایجاد سطح تماس بالا، عبور جریان هوا نیز با مقاومت کنترل‌شده انجام می‌شود.

• وزن پایین و نصب آسان

  بلوک‌های پکینگ فیلمی وزن کمی دارند و به راحتی در داخل برج نصب یا در زمان تعمیرات تعویض می‌شوند.

• قابلیت تولید در گام‌های مختلف

  امکان انتخاب گام ۱۲، ۱۴، ۱۹، ۲۷ و ۳۰ میلی‌متر باعث می‌شود بتوان مناسب‌ترین مدل را متناسب با کیفیت آب و شرایط پروژه انتخاب کرد.

• قابلیت تولید با PVC و PP

  بسته به دمای کاری و شرایط محیطی، امکان تولید پکینگ فیلمی با متریال PVC یا پلی‌پروپیلن (PP) وجود دارد.

• امکان تولید سفارشی

  ابعاد، ارتفاع بلوک، نوع متریال و گام صفحات بر اساس مشخصات فنی پروژه قابل سفارشی‌سازی است.

مهم‌ترین نشانه‌های خرابی پکینگ فیلمی

• افزایش دمای آب خروجی برج

  اگر بدون تغییر در شرایط کاری، دمای آب خروجی افزایش پیدا کرده باشد، ممکن است سطح مؤثر انتقال حرارت به دلیل رسوب یا فرسودگی پکینگ کاهش یافته باشد.

• گرفتگی کانال‌های عبور آب

  تجمع رسوبات، جلبک یا ذرات معلق در بین صفحات، باعث کاهش جریان آب و افت راندمان خنک‌کاری می‌شود.

• شکستگی یا تغییر شکل صفحات

  دمای بالا، ضربه یا استفاده از متریال نامناسب می‌تواند باعث تاب برداشتن یا شکستن صفحات پکینگ شود.

• توزیع نامنظم آب روی پکینگ

  اگر آب به صورت یکنواخت روی سطح پکینگ پخش نشود، بخشی از سطح انتقال حرارت عملاً از مدار خارج خواهد شد. در این شرایط، علاوه بر بررسی پکینگ، عملکرد نازل‌های برج خنک کننده نیز باید کنترل شود.

• افزایش افت فشار هوا

  گرفتگی صفحات باعث دشوار شدن عبور جریان هوا شده و فشار کاری فن را افزایش می‌دهد.

• کاهش راندمان برج خنک کننده

  کاهش ظرفیت خنک‌کاری در حالی که سایر تجهیزات سالم هستند، معمولاً یکی از مهم‌ترین نشانه‌های پایان عمر پکینگ فیلمی است.

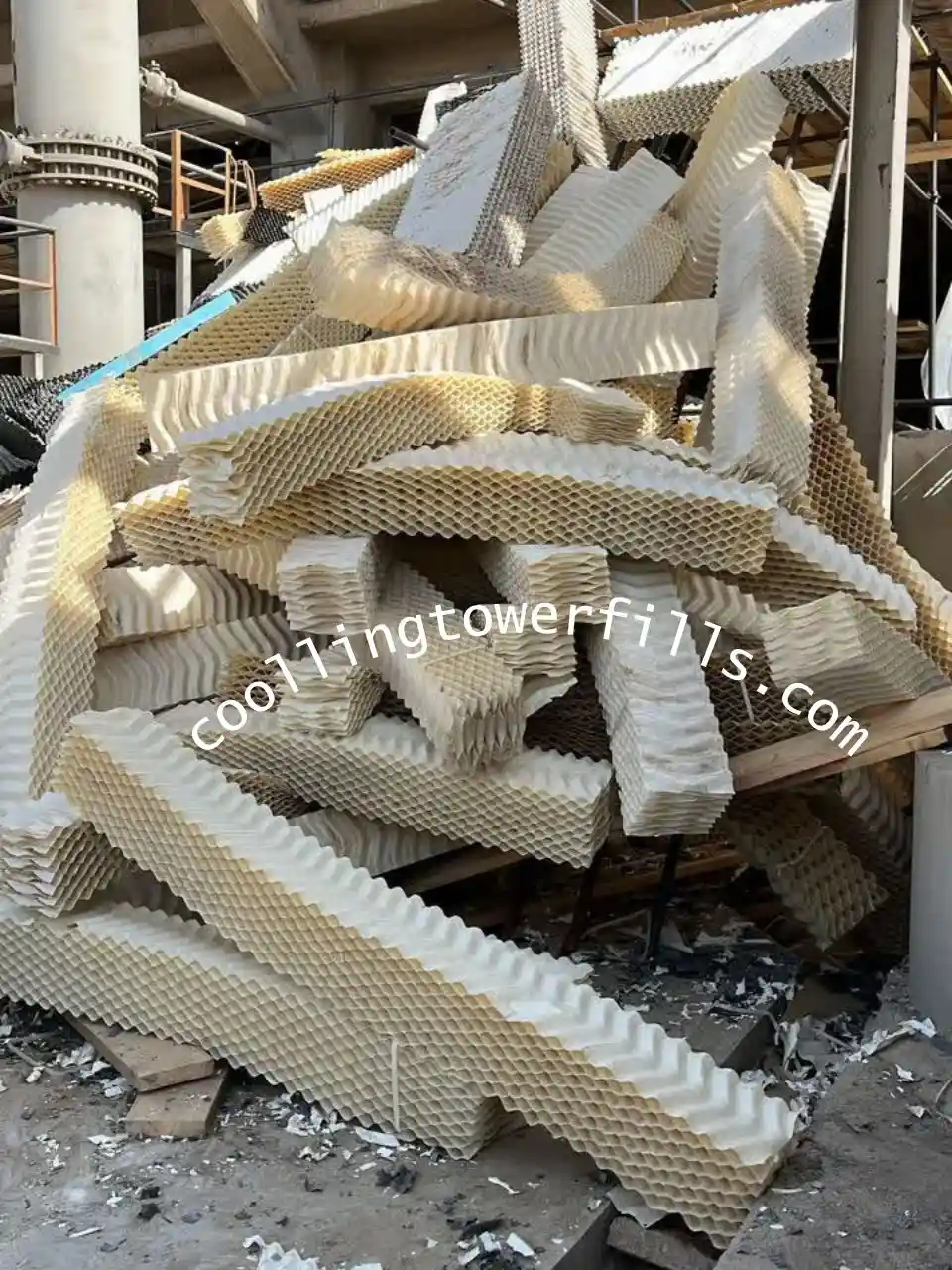

آیا همیشه باید پکینگ تعویض شود؟

خیر. در بسیاری از موارد، شستشوی اصولی، حذف رسوبات و سرویس سیستم توزیع آب می‌تواند عملکرد پکینگ را تا حد زیادی بازیابی کند. اما اگر صفحات دچار شکستگی، تغییر شکل یا فرسودگی شده باشند، تعویض پکینگ بهترین راهکار خواهد بود.

رایج‌ترین اشتباهات هنگام انتخاب پکینگ فیلمی

• انتخاب کوچک‌ترین گام بدون بررسی کیفیت آب

  گام‌های ۱۲ و ۱۴ میلی‌متر راندمان بسیار بالایی دارند، اما اگر آب دارای سختی یا رسوبات زیاد باشد، احتمال گرفتگی کانال‌ها افزایش پیدا می‌کند.

• انتخاب متریال نامناسب

  استفاده از PVC در سیستم‌هایی با دمای بسیار بالا یا محیط‌های خورنده می‌تواند باعث کاهش طول عمر پکینگ شود. در این شرایط معمولاً استفاده از PP انتخاب مناسب‌تری است.

• توجه نکردن به سیستم توزیع آب

  حتی بهترین پکینگ فیلمی نیز بدون عملکرد صحیح نازل‌های برج خنک کننده نمی‌تواند راندمان مطلوبی ایجاد کند.

• بی‌توجهی به کیفیت آب در گردش

  انتخاب پکینگ بدون بررسی سختی آب، میزان رسوبات و ذرات معلق، یکی از اصلی‌ترین دلایل کاهش عمر پکینگ است.

• انتخاب فقط بر اساس قیمت

  پکینگ ارزان‌قیمت که از مواد اولیه بی‌کیفیت تولید شده باشد، معمولاً عمر کوتاه‌تری دارد و هزینه‌های نگهداری سیستم را افزایش می‌دهد.

• عدم توجه به ظرفیت واقعی برج

  انتخاب مدل یا ارتفاع نامناسب پکینگ باعث می‌شود ظرفیت واقعی برج خنک کننده کاهش پیدا کند، حتی اگر سایر تجهیزات کاملاً سالم باشند.

قبل از ثبت سفارش این موارد را بررسی کنید

• کیفیت و سختی آب در گردش
• دمای آب ورودی و خروجی
• ظرفیت واقعی برج خنک کننده
• نوع متریال مورد نیاز (PVC یا PP)
• گام مناسب صفحات
• شرایط محیطی و نوع صنعت

عوامل مؤثر بر قیمت پکینگ فیلمی

• متریال تولید

  پکینگ‌های تولید شده از پلی‌پروپیلن (PP) معمولاً به دلیل مقاومت حرارتی و شیمیایی بالاتر، قیمت بیشتری نسبت به مدل‌های PVC دارند.

• گام صفحات

  گام‌های مختلف مانند ۱۲، ۱۴، ۱۹، ۲۷ و ۳۰ میلی‌متر بسته به میزان مصرف مواد اولیه و کاربرد پروژه، قیمت متفاوتی دارند.

• ابعاد و ارتفاع بلوک‌ها

  تولید بلوک‌های سفارشی یا ارتفاع‌های خاص می‌تواند بر هزینه نهایی محصول تأثیرگذار باشد.

• حجم سفارش

  در پروژه‌های صنعتی با حجم خرید بالا، قیمت نهایی بر اساس مقدار سفارش و شرایط تولید محاسبه می‌شود.

چگونه مناسب‌ترین مدل را انتخاب کنیم؟

پایین‌ترین قیمت همیشه به معنی بهترین انتخاب نیست. انتخاب پکینگ باید بر اساس کیفیت آب، ظرفیت برج، دمای کاری و شرایط بهره‌برداری انجام شود تا علاوه بر کاهش هزینه اولیه، هزینه‌های تعمیر و نگهداری نیز در بلندمدت کاهش یابد.

قبل از خرید این اطلاعات را آماده کنید

• ابعاد داخلی برج خنک کننده

  طول، عرض و ارتفاع محل نصب پکینگ برای تعیین ابعاد بلوک‌های تولیدی ضروری است.

• کیفیت آب در گردش

  میزان سختی، رسوبات و ذرات معلق در انتخاب گام مناسب و حتی نوع پکینگ تأثیر مستقیم دارد.

• دمای آب ورودی و خروجی

  دمای کاری برج در انتخاب متریال PVC یا پلی‌پروپیلن (PP) اهمیت زیادی دارد.

• گام مورد نیاز

  اگر گام مناسب را نمی‌دانید، ابتدا بخش انتخاب گام مناسب را مطالعه کنید.

• ظرفیت برج خنک کننده

  ظرفیت گردش آب و شرایط بهره‌برداری به تعیین مدل مناسب پکینگ کمک می‌کند.

• تعداد یا حجم مورد نیاز

  اعلام تعداد بلوک‌ها یا حجم مورد نیاز باعث ارائه قیمت دقیق‌تر و زمان‌بندی مناسب تولید خواهد شد.

مراحل خرید از فیدار پلیمر

1. ارسال مشخصات فنی برج خنک کننده
2. بررسی اطلاعات توسط کارشناسان فنی
3. انتخاب گام و متریال مناسب
4. اعلام قیمت و زمان تولید
5. تولید سفارشی و کنترل کیفیت
6. ارسال محصول به محل پروژه
