پکینگ هاترول یکی از انواع پکینگ فیلمی برج خنک کننده است که با ایجاد سطح تماس بسیار زیاد بین آب و هوا، راندمان انتقال حرارت را افزایش میدهد. این مدل برای برجهای خنک کننده مدار باز با آب تمیز و رسوب کم طراحی شده و به دلیل افت فشار مناسب، وزن پایین و عملکرد پایدار، در صنایع مختلف به عنوان جایگزین پکینگهای فرسوده مورد استفاده قرار میگیرد.
پکینگ هاترول یکی از مدلهای تخصصی پکینگ برج خنک کننده است که با هدف افزایش سطح تماس آب و هوا، بهبود راندمان انتقال حرارت و کاهش افت فشار طراحی شده است. این ساختار باعث میشود آب به صورت یکنواخت روی صفحات توزیع شده و فرآیند تبخیر با بازده بیشتری انجام شود.
این محصول بسته به شرایط بهرهبرداری از PVC یا PP تولید میشود. انتخاب متریال مناسب به دمای کاری، کیفیت آب، میزان رسوب و شرایط شیمیایی سیستم بستگی دارد؛ اگر در انتخاب متریال تردید دارید، پیشنهاد میکنیم مقاله پکینگ PVC بهتر است یا PP؟ را مطالعه کنید.
در صورت انتخاب متریال مناسب، پکینگ هاترول میتواند در شرایط کاری صنعتی عملکرد پایدار خود را حفظ کرده و در برابر افزایش دما مقاومت مناسبی داشته باشد.
طراحی مستحکم صفحات، مقاومت مناسب در برابر ضربه، فشار و شرایط بهرهبرداری باعث افزایش عمر مفید پکینگ و کاهش دفعات تعویض میشود.
مسیرهای هدایت جریان آب و هوا به گونهای طراحی شدهاند که سطح تماس افزایش یافته و راندمان خنککاری برج به حداکثر برسد.
هندسه صفحات احتمال ایجاد نقاط مرده و تجمع رسوب را کاهش داده و موجب حفظ راندمان انتقال حرارت در طول زمان میشود.
پکینگ هاترول برای برجهای خنک کنندهای که با آب نسبتاً تمیز کار میکنند، گزینهای مناسب جهت دستیابی به راندمان بالای انتقال حرارت، افت فشار مناسب و عمر طولانی محسوب میشود. انتخاب صحیح متریال و طراحی مناسب برج، بیشترین تأثیر را در عملکرد این محصول خواهد داشت.

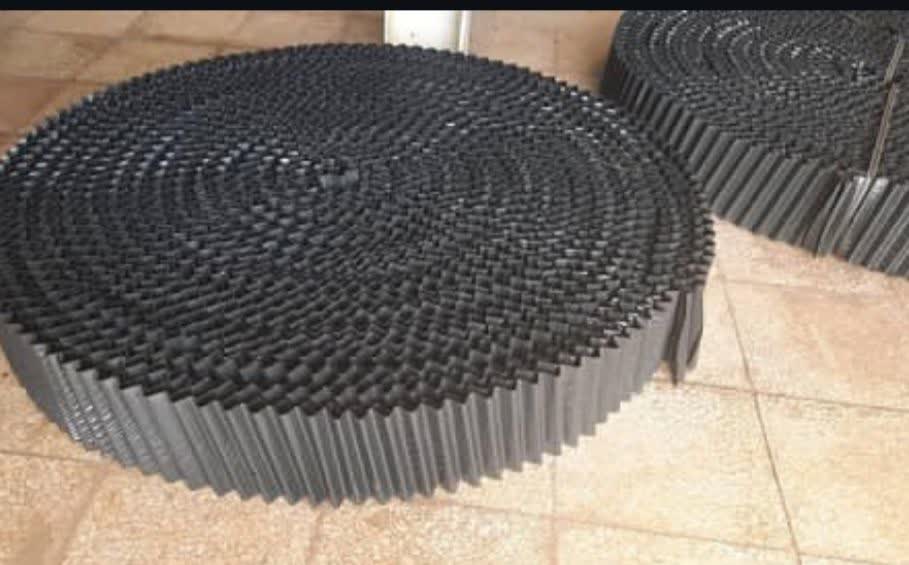

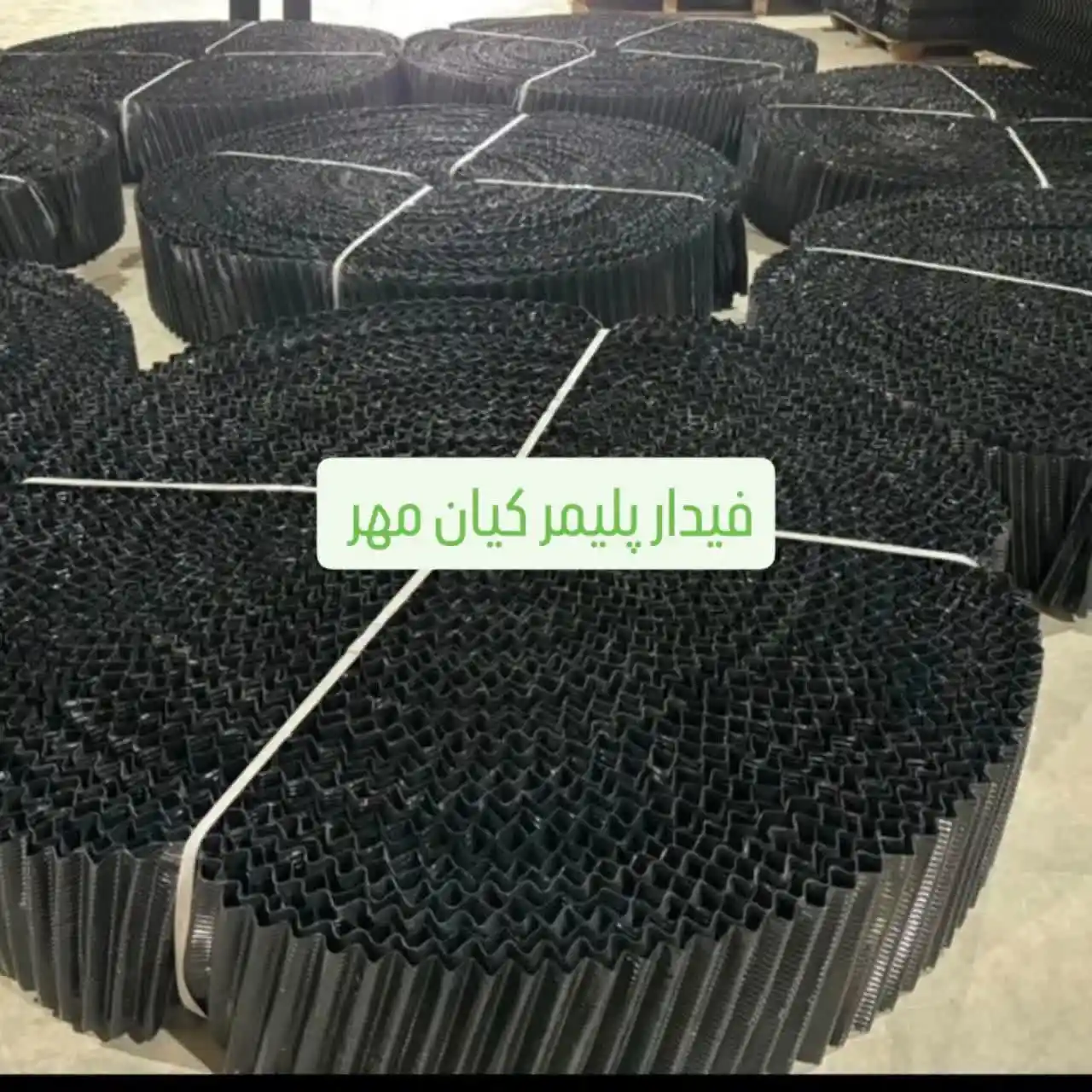

تصاویر زیر نمایی از پکینگ هاترول برج خنک کننده را نمایش میدهند. برای آشنایی با سایر مدلهای پکینگ نیز میتوانید صفحات گام های مختلف پکینگ لانه زنبوری و پکینگ اسپلش را مشاهده کنید.
مشخصات زیر مربوط به پکینگ هاترول تولیدی فیدار پلیمر است. امکان تولید این محصول با متریال PVC یا PP، ابعاد سفارشی و ضخامتهای مختلف بر اساس شرایط پروژه وجود دارد. برای انتخاب متریال مناسب پیشنهاد میکنیم مقاله پکینگ PVC بهتر است یا PP؟ را نیز مطالعه کنید.
| مشخصات | مقدار |
|---|---|
| نوع پکینگ | فیلمی (Hatrol Fill) |
| متریال | PVC یا PP |
| ضخامت ورق | 300 تا 800 میکرون |
| حداکثر دمای کاری |
PVC : 60°C PP : 85°C |
| حداقل دمای کاری |
PVC : 0°C PP : 20-°C |
| درصد فضای خالی | بیش از 97% |
| سطح ویژه انتقال حرارت | حدود 220 تا 250 m²/m³ |
| افت فشار | کم |
| روش اتصال |
PVC : چسب سیکلوهگزانون PP : جوش التراسونیک |
| ابعاد استاندارد بلوک | سفارشی بر اساس ابعاد برج |
| رنگ | مشکی، آبی |
| کاربرد | برجهای خنک کننده مدار باز صنعتی |
انتخاب نوع پکینگ به کیفیت آب، دمای کاری، راندمان مورد نیاز و شرایط بهرهبرداری برج خنک کننده بستگی دارد. در جدول زیر، ویژگیهای پکینگ هاترول با پکینگ لانه زنبوری گام ۱۹ و پکینگ شانه تخم مرغی مقایسه شده است.
| ویژگی | هاترول | گام ۱۹ | شانه تخم مرغی |
|---|---|---|---|
| نوع پکینگ | فیلمی | فیلمی | اسپلش |
| راندمان انتقال حرارت | بسیار بالا | بالا | متوسط |
| مقاومت در برابر رسوب | خوب | متوسط | بسیار بالا |
| افت فشار هوا | کم | متوسط | بسیار کم |
| مناسب برای آب سخت | نسبتاً مناسب | محدود | بسیار مناسب |
| دمای کاری بالا | مناسب | مناسب | مناسب |
| نیاز به شستشو | کم | متوسط | بسیار کم |
| بهترین کاربرد | راندمان بالا و آب نسبتاً تمیز | کاربرد عمومی | آب سخت و دارای رسوب |
اگر کیفیت آب مناسب بوده و هدف، دستیابی به بیشترین راندمان انتقال حرارت باشد، پکینگ هاترول انتخاب مناسبی است. برای کاربردهای عمومی میتوان از پکینگ گام ۱۹ استفاده کرد. در پروژه پتروشیمی لرستان پس از بررسی های اولیه کارشناسان فیدار پلیمر از پکینگ گام 19 استفاده شد
قیمت پکینگ هاترول برج خنک کننده بر اساس مشخصات فنی پروژه، متریال، ابعاد، حجم سفارش و شرایط بهرهبرداری تعیین میشود. به دلیل تولید سفارشی، امکان اعلام قیمت ثابت وجود ندارد و هر سفارش به صورت اختصاصی محاسبه میشود.
| عامل مؤثر | تأثیر بر قیمت | توضیحات |
|---|---|---|
| متریال تولید | ★★★★★ | PVC سخت یا پلی پروپیلن (PP) |
| ابعاد بلوک | ★★★★★ | مطابق ابعاد برج خنک کننده |
| ضخامت قطعات | ★★★★☆ | متناسب با شرایط بهرهبرداری |
| حجم سفارش | ★★★★☆ | سفارشهای عمده دارای قیمت مناسبتر هستند. |
| نوع پروژه | ★★★☆☆ | پروژه جدید یا تعویض پکینگ |
| زمان تحویل | ★★☆☆☆ | بسته به برنامه تولید کارخانه |
با ارائه این اطلاعات، قیمت دقیق تولید، زمان تحویل و مشخصات مناسب پروژه توسط کارشناسان فیدار پلیمر اعلام خواهد شد.
انتخاب صحیح پکینگ تنها بر اساس قیمت انجام نمیشود. برای دستیابی به بیشترین راندمان، لازم است مشخصات برج خنک کننده، کیفیت آب، ظرفیت گردش آب، دمای کاری و شرایط بهرهبرداری بهطور دقیق بررسی شوند. انتخاب نادرست ممکن است موجب کاهش راندمان، افزایش افت فشار و کوتاه شدن عمر تجهیزات شود.
حجم پکینگ و ابعاد بلوکها باید متناسب با ظرفیت واقعی برج انتخاب شوند.
در آبهای تمیز، پکینگ هاترول بهترین راندمان را ارائه میدهد.
انتخاب بین PVC و PP بر اساس دمای کاری و شرایط شیمیایی انجام میشود.
چیدمان صحیح بلوکها و استفاده از اتصالات استاندارد، طول عمر پکینگ را افزایش میدهد.
اگر مشخصات برج خنک کننده، کیفیت آب یا مدل مناسب را نمیدانید، کافی است ابعاد برج، تصاویر داخلی و اطلاعات بهرهبرداری را برای کارشناسان فیدار پلیمر ارسال کنید. پس از بررسی فنی، مناسبترین مدل پکینگ، متریال، حجم موردنیاز و برآورد قیمت پروژه به شما پیشنهاد خواهد شد.
اگر به دنبال مقایسه مدلهای مختلف پکینگ فیلمی هستید، محصولات زیر از نظر ساختار، سطح تبادل حرارت، گام صفحات و شرایط بهرهبرداری، نزدیکترین گزینهها به پکینگ هاترول محسوب میشوند.
پرکاربردترین مدل پکینگ فیلمی برای برجهای خنک کننده صنعتی با راندمان انتقال حرارت بالا.
مناسب برای برجهایی که کیفیت آب متوسط داشته و احتمال رسوبگذاری نسبتاً بیشتر است.
یکی از مدلهای فیلمی با طراحی اختصاصی برای افزایش راندمان خنککاری در برجهای صنعتی.
یکی از مدلهای فیلمی با طراحی اختصاصی برای افزایش راندمان خنککاری در برجهای صنعتی.
اگر قصد انتخاب، خرید یا تعویض پکینگ برج خنک کننده را دارید، مطالعه مقالات زیر به شما کمک میکند با انواع پکینگ، نحوه عملکرد، انتخاب صحیح، نگهداری و افزایش راندمان برج خنک کننده آشنا شوید.
در این بخش به رایجترین پرسشهای مدیران تعمیرات، کارشناسان فنی و خریداران درباره پکینگ هاترول پاسخ دادهایم.
این مدل برای برجهای خنک کننده مدار باز که کیفیت آب نسبتاً مناسب دارند و هدف آنها دستیابی به بیشترین راندمان انتقال حرارت است، گزینه بسیار مناسبی محسوب میشود.
هر دو در خانواده پکینگهای فیلمی قرار میگیرند اما طراحی صفحات، مسیر عبور جریان آب و هوا و نحوه توزیع آب در پکینگ هاترول متفاوت بوده و در برخی شرایط راندمان انتقال حرارت بالاتری ایجاد میکند.
این محصول با هر دو متریال PVC و پلیپروپیلن (PP) قابل تولید است. انتخاب متریال به دمای کاری، کیفیت آب، شرایط شیمیایی و نیاز پروژه بستگی دارد.
در آبهایی که میزان سختی و رسوب بسیار زیاد است، معمولاً استفاده از پکینگهای با کانال باز انتخاب مناسبتری خواهد بود. اما در آبهای با کیفیت متوسط و کنترلشده، هاترول عملکرد بسیار مطلوبی دارد.
طول عمر این محصول به کیفیت مواد اولیه، شرایط بهرهبرداری، کیفیت آب، نحوه نصب و برنامه نگهداری بستگی دارد. در شرایط استاندارد، پکینگ هاترول میتواند سالها بدون افت محسوس راندمان مورد استفاده قرار گیرد.
شکستگی صفحات، تغییر شکل، کاهش محسوس راندمان برج، گرفتگی شدید و افزایش افت فشار از مهمترین نشانههای نیاز به تعویض پکینگ هستند.
بله. ابعاد بلوکها، ارتفاع پکینگ، نوع متریال و ضخامت ورقها بر اساس مشخصات هر برج خنک کننده قابل تولید و سفارشیسازی است.
ابعاد برج، ظرفیت، ارتفاع لایه پکینگ، کیفیت آب، دمای کاری، نوع صنعت و تصاویر فضای داخلی برج، مهمترین اطلاعاتی هستند که برای انتخاب صحیح محصول مورد نیاز خواهند بود.
