قطره گیر تیغه ای یکی از تجهیزات جداسازی قطرات آب از جریان هوا در سیستم‌های صنعتی و تهویه است. این محصول با استفاده از تیغه‌های مخصوص و اسپیسرهای نگهدارنده، مسیر عبور هوا را تغییر داده و موجب برخورد، تجمیع و جداسازی قطرات آب از جریان هوا می‌شود.
قطره گیر تیغه ای در تجهیزات مختلفی مانند برج خنک کننده، ایرواشر، اسکرابرهای تر، اتاقک‌های پاشش آب و برخی سیستم‌های تهویه و فرآیندهای صنعتی مورد استفاده قرار می‌گیرد.
ساختار تیغه ای
تیغه PVC
اسپیسر نگهدارنده
کاربردهای صنعتی متنوع
قطره گیر تیغه ای چیست؟
قطره گیر تیغه ای یا Blade Drift Eliminator تجهیزی است که برای جداسازی قطرات مایع همراه جریان هوا طراحی می‌شود. این قطعه معمولاً در مسیر خروج هوای مرطوب از دستگاه‌هایی قرار می‌گیرد که در آن‌ها آب به‌صورت پاششی، جریان سطحی یا قطرات معلق در تماس با هوا قرار دارد.
در این تجهیزات، بخشی از قطرات آب ممکن است همراه جریان هوا حرکت کرده و از دستگاه خارج شوند. قطره‌گیر با ایجاد مسیر تغییر جهت در جریان هوا، امکان جداسازی این قطرات را فراهم می‌کند و از انتقال آن‌ها به محیط اطراف یا بخش‌های بعدی سیستم جلوگیری می‌کند.
قطره گیر تیغه ای از دو بخش اصلی تیغه‌ها و اسپیسر یا استند نگهدارنده تشکیل می‌شود. شکل هندسی تیغه‌ها و فاصله میان آن‌ها نقش مهمی در عملکرد جداسازی قطرات و افت فشار مجموعه دارند.
وظیفه اصلی قطره گیر تیغه ای:
کاهش انتقال قطرات آب همراه جریان هوا و بازگرداندن
قطرات جداشده به داخل دستگاه یا مسیر تخلیه مناسب.
کاربرد قطره گیر تیغه ای در تجهیزات صنعتی
قطره گیر تیغه ای در دستگاه‌هایی کاربرد دارد که در آن‌ها جریان هوا با آب یا سایر مایعات در تماس است و احتمال انتقال قطرات مایع همراه هوا وجود دارد. نوع قطره‌گیر و نحوه نصب آن باید متناسب با ساختار دستگاه و شرایط بهره‌برداری انتخاب شود.
۱. برج خنک کننده
یکی از کاربردهای اصلی قطره گیر تیغه ای، استفاده در برج‌های خنک‌کننده است. در برج خنک‌کننده، جریان هوای عبوری از ناحیه تماس آب و هوا می‌تواند بخشی از قطرات آب را به سمت خروجی برج حمل کند.
قطره‌گیر در مسیر خروج هوا قرار می‌گیرد تا با تغییر جهت جریان و جداسازی قطرات، میزان آب‌پرت برج خنک‌کننده کاهش یابد.
کاهش خروج قطرات آب می‌تواند به حفظ آب مدار، محدود کردن خیس شدن محیط اطراف برج و کاهش انتقال قطرات به تجهیزات مجاور کمک کند.
۲. ایرواشر
ایرواشر یکی از تجهیزات تهویه و تصفیه هوا است که در آن هوا با آب پاشیده‌شده تماس پیدا می‌کند. در این فرآیند، ممکن است قطرات آب همراه جریان هوای خروجی حرکت کنند.
استفاده از قطره گیر تیغه ای در بخش مناسب ایرواشر، می‌تواند به جداسازی قطرات آب از هوای عبوری کمک کند و از انتقال قطرات به کانال‌های هوا یا فضای مورد تهویه جلوگیری نماید.
انتخاب قطره‌گیر برای ایرواشر باید با توجه به سرعت هوا، میزان پاشش آب، افت فشار مجاز و طراحی داخلی دستگاه انجام شود.
۳. اسکرابرهای تر
در اسکرابرهای تر، جریان گاز یا هوا با مایع شستشو تماس پیدا می‌کند تا ذرات یا آلاینده‌های مشخصی از جریان جدا شوند.
در برخی طراحی‌های اسکرابر، قطرات مایع شستشو ممکن است همراه جریان خروجی حرکت کنند. در این شرایط، قطره‌گیر می‌تواند به‌عنوان بخش جداسازی قطرات در مسیر خروجی مورد استفاده قرار گیرد.
در انتخاب قطره‌گیر اسکرابر، علاوه بر شکل تیغه‌ها، باید سازگاری جنس محصول با مایع فرآیند، دما و شرایط شیمیایی نیز بررسی شود.
۴. اتاقک‌های پاشش آب و Spray Chamber
در برخی اتاقک‌های پاشش آب و تجهیزات صنعتی مشابه، آب به‌صورت پاششی وارد مسیر جریان هوا می‌شود. در بخش خروجی این تجهیزات ممکن است نیاز به جداسازی قطرات آب وجود داشته باشد.
قطره گیر تیغه ای در صورت تناسب با طراحی دستگاه، می‌تواند برای کاهش انتقال قطرات به مسیر خروجی مورد استفاده قرار گیرد.
۵. سیستم‌های تهویه و فرآیندهای صنعتی
در برخی سیستم‌های تهویه صنعتی، تجهیزات رطوبت‌زنی، دستگاه‌های شستشوی هوا و فرآیندهایی که در آن‌ها قطرات مایع همراه جریان هوا ایجاد می‌شوند، استفاده از قطره‌گیر ضروری یا مفید است.
کاربرد قطره‌گیر در این سیستم‌ها به شرایط فرآیند، میزان قطرات، سرعت جریان و طراحی مسیر هوا بستگی دارد.
نکته مهم:
قطره گیر تیغه ای برای تمام تجهیزات دارای آب یا رطوبت
مناسب نیست. پیش از انتخاب محصول، نوع دستگاه،
سرعت جریان، میزان قطرات، دما و سازگاری جنس
قطره‌گیر با شرایط فرآیند باید بررسی شود.
گالری تصاویر قطره گیر تیغه ای
تصاویر زیر نمایی از قطره گیر تیغه ای نمایش می‌دهند.

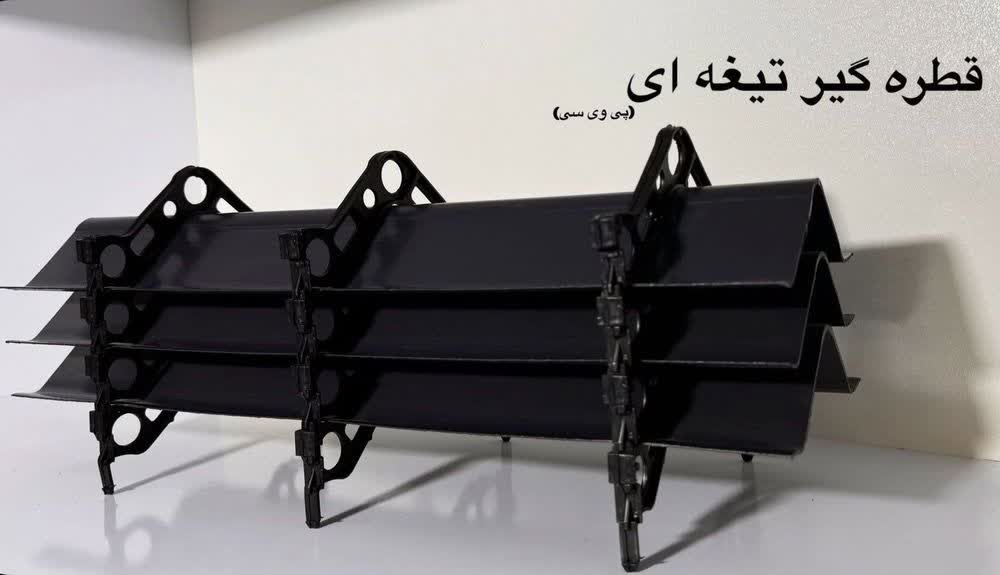

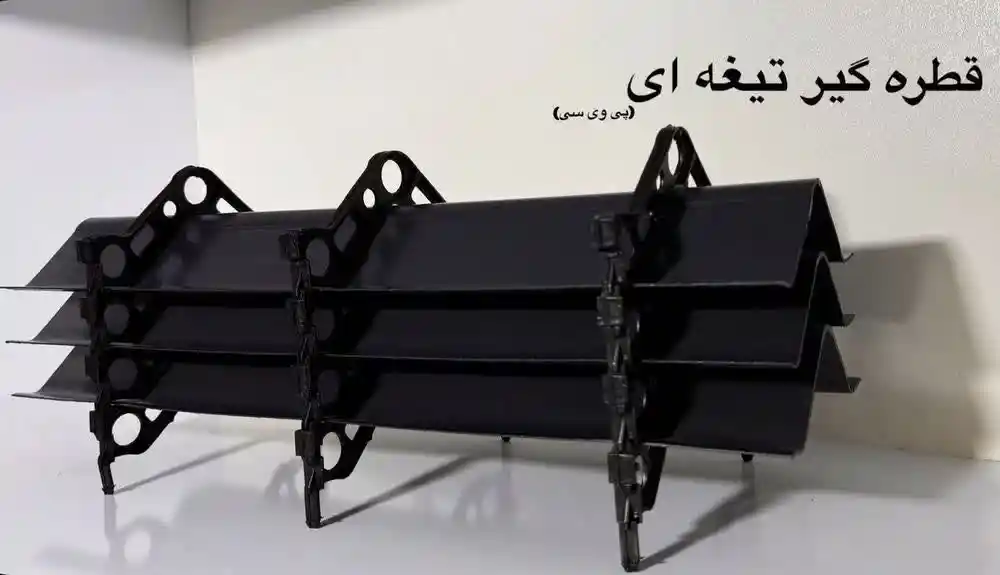

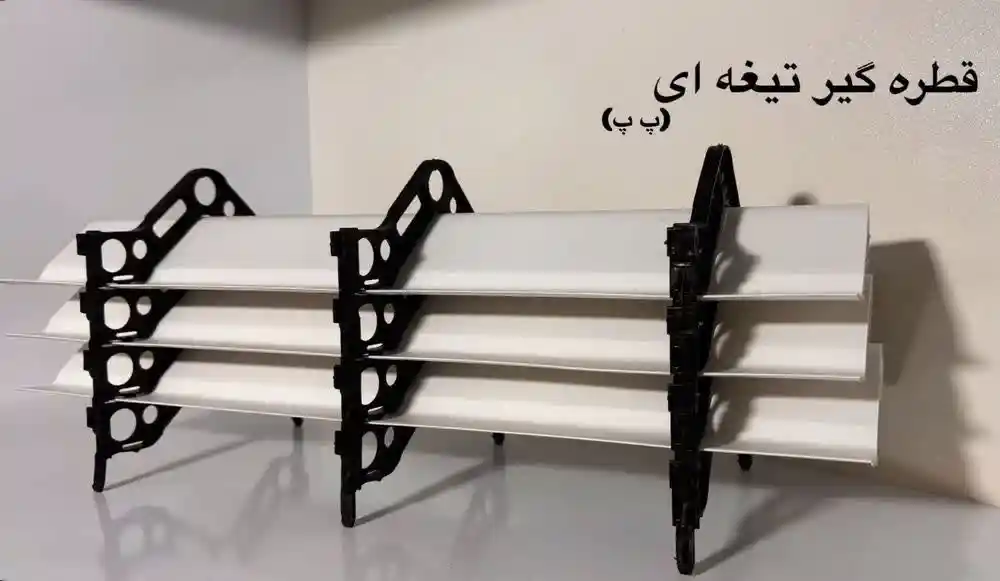

نمایی از قطره گیر تیغه ای
انبار قطره گیر تیغه ای
قطره گیر تیغه ای چگونه عمل می‌کند؟
عملکرد قطره گیر تیغه ای بر اساس تغییر مسیر جریان هوا و جداسازی قطرات مایع از آن است.
هنگامی که جریان هوای مرطوب از میان تیغه‌ها عبور می‌کند، مسیر آن چندین بار تغییر جهت می‌دهد. قطرات آب به دلیل اینرسی خود نمی‌توانند تمام تغییرات مسیر جریان هوا را به‌سرعت دنبال کنند و با سطح تیغه‌ها برخورد می‌کنند.
پس از برخورد، قطرات روی سطح تیغه‌ها جمع شده و با تجمیع قطرات و نیروی گرانش، به سمت داخل دستگاه یا مسیر تخلیه بازمی‌گردند.
این فرآیند موجب کاهش میزان قطرات همراه جریان هوا در خروجی دستگاه می‌شود.
عوامل مؤثر بر عملکرد:
- هندسه و شکل تیغه‌ها
- فاصله میان تیغه‌ها
- سرعت عبور هوا
- اندازه و توزیع قطرات مایع
- افت فشار مجموعه
- شرایط نصب و بهره‌برداری
اجزای قطره گیر تیغه ای
ساختار قطره گیر تیغه ای از دو بخش اصلی تشکیل می‌شود: اسپیسر یا استند نگهدارنده و تیغه‌های قطره‌گیر. هر یک از این اجزا وظیفه مشخصی در شکل‌گیری مجموعه و عملکرد جداسازی قطرات دارند.
اسپیسر یا استند قطره گیر تیغه ای
اسپیسر یا استند، بخش نگهدارنده مجموعه قطره گیر تیغه ای است که وظیفه آن ایجاد فاصله مشخص میان تیغه‌ها و حفظ آرایش هندسی مجموعه است.
این قطعه با قرارگیری در میان تیغه‌ها، موجب تثبیت موقعیت آن‌ها و ایجاد ساختار منظم برای عبور جریان هوا می‌شود.
فاصله‌گذاری مناسب تیغه‌ها توسط اسپیسرها اهمیت زیادی دارد؛ زیرا فاصله و آرایش تیغه‌ها می‌تواند بر عملکرد جداسازی قطرات، افت فشار و شرایط عبور هوا تأثیرگذار باشد.
وظایف اسپیسر یا استند:
- ایجاد فاصله مشخص میان تیغه‌ها
- حفظ آرایش هندسی مجموعه
- نگهداری و تثبیت تیغه‌ها
- کمک به تشکیل مسیرهای منظم عبور هوا
تیغه های قطره گیر تیغه ای
تیغه‌ها بخش اصلی عملکرد جداسازی قطرات آب در قطره گیر تیغه ای هستند. این قطعات با ایجاد تغییر جهت در مسیر جریان هوا، امکان برخورد قطرات آب با سطح تیغه‌ها و جداسازی آن‌ها از جریان هوا را فراهم می‌کنند.
تیغه‌های قطره‌گیر در جنس‌های PP و PVC تولید می‌شوند و با استفاده از اسپیسرهای مخصوص، در فاصله‌های مشخص کنار یکدیگر قرار می‌گیرند.
مشخصات تیغه‌های محصول:
- جنس: PP و PVC
- ضخامت: 2.2 میلی‌متر
- گام اسپیسر: 33 میلی‌متر
- طول شاخه: قابل سفارش مطابق نیاز مشتری
مزایای استفاده از قطره گیر تیغه ای
کاهش آب‌پرت
قطره‌گیر با جداسازی قطرات آب از جریان هوا، موجب کاهش اتلاف آب ناشی از خروج قطرات از دستگاه می‌شود.
کمک به حفظ آب در مدار
کاهش انتقال قطرات به محیط بیرون، به حفظ آب در مدار سیستم کمک کرده و می‌تواند میزان آب ازدست‌رفته را کاهش دهد.
محدود کردن انتشار قطرات در محیط
استفاده از قطره‌گیر مناسب می‌تواند از انتقال قطرات آب به اطراف برج خنک‌کننده، کانال‌های هوا یا تجهیزات مجاور جلوگیری کند.
ساختار منظم تیغه‌ها
استفاده از اسپیسر و تیغه‌های منظم، مسیر مشخصی برای عبور جریان هوا و جداسازی قطرات ایجاد می‌کند.
قابلیت استفاده در تجهیزات مختلف
با توجه به نوع طراحی و شرایط بهره‌برداری، قطره‌گیر تیغه‌ای می‌تواند در برج خنک‌کننده، ایرواشر، اسکرابر تر و برخی تجهیزات صنعتی دارای جریان هوای مرطوب استفاده شود.
قطره گیر تیغه ای PP و PVC
قطره گیر تیغه ای با استفاده از دو ماده پلیمری پلی‌پروپیلن (PP) و پلی‌وینیل کلراید (PVC) تولید می‌شود. انتخاب جنس مناسب، یکی از عوامل مهم در عملکرد، دوام و شرایط بهره‌برداری قطره‌گیر است.
قطره گیر تیغه ای PP
قطره‌گیر تولیدشده از پلی‌پروپیلن (PP)، با تحمل دمایی تا ۹۰ درجه سانتی‌گراد، گزینه‌ای مناسب برای کاربردهایی است که به مقاومت حرارتی بالاتری نیاز دارند.
تحمل دمایی PP:
تا ۹۰ درجه سانتی‌گراد
قطره گیر تیغه ای PVC
قطره‌گیر PVC با تحمل دمایی تا ۶۰ درجه سانتی‌گراد، برای استفاده در شرایط کاری متناسب با محدوده دمایی این ماده قابل انتخاب است.
تحمل دمایی PVC:
تا ۶۰ درجه سانتی‌گراد
مقایسه جنس PP و PVC قطره گیر
| ویژگی | PP | PVC |
|---|---|---|
| جنس | پلی‌پروپیلن | پلی‌وینیل کلراید |
| تحمل دمایی اعلام‌شده | ۹۰ درجه سانتی‌گراد | ۶۰ درجه سانتی‌گراد |
راهنمای انتخاب:
انتخاب بین PP و PVC باید با توجه به دمای کاری،
شرایط فرآیند، سازگاری شیمیایی و نیازهای پروژه انجام شود.
مشخصات فنی قطره گیر تیغه ای TAP 160
| مشخصات | مقدار |
|---|---|
| نام محصول | قطره گیر تیغه ای TAP 160 |
| نوع هندسه | تک کوهانه |
| جنس | PP و PVC |
| گام اسپیسر | 33 میلی‌متر |
| طول هر شاخه | به درخواست مشتری |
| تحمل دمایی | تا 65 درجه سانتی‌گراد |
| ضخامت تیغه | 2.2 میلی‌متر |
| نوع اتصال | به همراه اسپیسر مقاوم در برابر خوردگی شیمیایی |
ویژگی‌های محصول:
- بازدهی مناسب در برج خنک‌کاری
- نصب و نگهداری آسان
- کاهش هدررفت آب
- کمک به افزایش راندمان سیستم
قطره گیر تیغه ای دو کوهانه
قطره گیر تیغه ای دو کوهانه یکی دیگر از ساختارهای قطره‌گیر مورد استفاده در تجهیزات صنعتی و سیستم‌های خنک‌کاری است.
در این مدل، هندسه تیغه دارای دو کوهان بوده و مسیر عبور جریان هوا با تغییرات جهت بیشتری همراه است. این ساختار به برخورد قطرات آب با سطوح تیغه و جداسازی آن‌ها از جریان هوا کمک می‌کند.
قطره گیر دو کوهانه می‌تواند با توجه به طراحی دستگاه، شرایط جریان هوا و مشخصات فرآیند، در برج خنک‌کننده، ایرواشر و سایر تجهیزات دارای جریان هوای مرطوب مورد بررسی و استفاده قرار گیرد.
ویژگی‌های ساختاری:
- هندسه تیغه دو کوهانه
- ایجاد مسیر تغییر جهت جریان هوا
- کمک به جداسازی قطرات مایع
- قابلیت بررسی برای کاربردهای صنعتی متنوع
هنگام انتخاب قطره گیر تیغه ای به چه نکاتی توجه کنیم؟
انتخاب قطره‌گیر مناسب برای برج خنک‌کننده، ایرواشر یا سایر تجهیزات صنعتی باید با توجه به شرایط طراحی و بهره‌برداری انجام شود.
- نوع دستگاه و محل نصب قطره‌گیر
- ابعاد و فضای مورد نیاز برای نصب
- سرعت عبور جریان هوا
- میزان افت فشار مجاز سیستم
- اندازه و میزان قطرات مایع
- جنس تیغه‌ها و سازگاری با شرایط فرآیند
- نحوه نگهداری و تمیزکاری
توصیه فنی:
قطره‌گیر باید متناسب با شرایط واقعی دستگاه انتخاب شود.
بررسی هندسه تیغه‌ها، سرعت جریان هوا و افت فشار
پیش از سفارش، به انتخاب صحیح محصول کمک می‌کند.
بررسی جنس و تحمل دمایی قطره گیر تیغه ای
سایر تجهیزات برج خنک کننده
قطره‌گیر تیغه‌ای یکی از اجزای داخلی برج خنک‌کننده است. برای آشنایی با سایر تجهیزات مورد استفاده در این سیستم، می‌توانید صفحات محصولات مرتبط را مشاهده کنید.
سؤالات متداول درباره قطره گیر تیغه ای
قطره گیر تیغه ای چه کاربردی دارد؟
قطره‌گیر تیغه‌ای برای جداسازی قطرات آب از جریان هوا در تجهیزاتی مانند برج خنک‌کننده، ایرواشر، اسکرابرهای تر و برخی سیستم‌های صنعتی دارای جریان هوای مرطوب استفاده می‌شود.
آیا قطره گیر تیغه ای فقط در برج خنک کننده استفاده می‌شود؟
خیر. علاوه بر برج خنک‌کننده، در برخی ایرواشرها، اسکرابرهای تر، اتاقک‌های پاشش آب و تجهیزات صنعتی که نیاز به جداسازی قطرات مایع از هوا دارند، نیز قابل استفاده است. انتخاب مدل مناسب به طراحی دستگاه بستگی دارد.
قطره گیر تیغه ای دو کوهان چیست؟
قطره‌گیر دو کوهان نوعی قطره‌گیر تیغه‌ای است که هندسه تیغه‌های آن دارای دو کوهان بوده و برای ایجاد تغییر جهت جریان هوا و جداسازی قطرات مایع طراحی شده است.
قطره گیر تیغه ای از چه اجزایی تشکیل شده است؟
این محصول از دو بخش اصلی تشکیل می‌شود: تیغه‌های قطره‌گیر و اسپیسر یا استند نگهدارنده. اسپیسرها فاصله و آرایش تیغه‌ها را حفظ می‌کنند.
جنس قطره گیر تیغه ای چیست؟
تیغه‌های محصول مورد نظر از PVC تولید می‌شوند. انتخاب جنس مناسب برای سایر شرایط فرآیندی باید با توجه به دما و سازگاری شیمیایی انجام شود.
قطره گیر تیغه ای چگونه باعث کاهش آب‌پرت می‌شود؟
تیغه‌ها مسیر عبور جریان هوا را تغییر می‌دهند. قطرات آب به دلیل اینرسی با سطوح تیغه‌ها برخورد کرده، جمع می‌شوند و به داخل دستگاه یا مسیر تخلیه بازمی‌گردند.
آیا قطره گیر تیغه ای قابل شستشو است؟
امکان تمیزکاری و شستشوی قطره‌گیر وجود دارد. روش شستشو باید متناسب با جنس تیغه‌ها، طراحی محصول و شرایط بهره‌برداری انتخاب شود.
قیمت قطره گیر تیغه ای چگونه تعیین می‌شود؟
قیمت به ابعاد مجموعه، جنس و ضخامت تیغه‌ها، مقدار سفارش و مشخصات پروژه بستگی دارد. برای دریافت قیمت دقیق، مشخصات دستگاه و ابعاد مورد نیاز را ارسال کنید.
استعلام قیمت قطره گیر تیغه ای
برای دریافت مشاوره فنی، بررسی مشخصات پروژه و استعلام قیمت قطره گیر تیغه ای PVC، با واحد فروش تماس بگیرید.
